圖解緩閉止回閥中的相關重要部件
緩閉止回閥由閥體、閥蓋、閥瓣軸組件、活塞組件、隔離裝置及單向閥、微量調節閥等部件組成。它靠進水口介質的流速水頭作用,閥瓣自動開啟使介質通過。閥體內的壓力水通過微量閥流進活塞組件的后腔,將活塞從活塞腔內推出。當水流停止時(或水泵突然停止運行時),由于閥瓣的自重和水倒流的作用,使閥瓣自動關閉。但是由于活塞處于推出位置,頂住閥瓣,使閥瓣不能將閥口全部關閉還剩余20%的開度使水流通過,這時就減弱了水錘壓力。當閥瓣壓在活塞的端部時,由于反作用力的產生,使活塞后腔的水阻止活塞退出,亦阻止閥瓣的關閉,這時只能通過微量調節閥緩緩流回隔離裝置,使閥瓣徐徐關閉。閥瓣分成快速和緩慢兩步關閉達到了既防逆又減弱水錘的作用?;钊斐鲩L(cháng)短決定了閥瓣緩閉的開度。緩閉開度大,水錘小,延長關閉時間;反之,開度小,會(huì )產生破壞性水錘。因此,本產品在結構上采用了緩閉開度調節器,即用拉桿對活塞伸出的長度進行控制。管路的長短決定水錘峰值的周期,為了適應各種系統的緩閉時間的要求,本閥設制了一個微量調節閥,可根據水錘峰值到來的時間長短,準確控制活塞后腔壓縮水的流量,也就是控制閥瓣的緩閉時間。關閉時間由1min內任意調節。
緩閉止回閥在運行中如果發現活塞調整螺桿下來時,這時要先檢查是否有壓力水;如果有,再檢查壓力管道的連接處,如漏水,應該排除;如不漏水,這時就應該打開活塞處的排汽閥看是否有壓力水,如果有,說明壓力水沒有進入活塞中,這時就應該把活塞調整螺桿向上推一點,活塞調整螺桿就可以推上去;如不漏水,說明活塞O型圈損壞,解決的方法是及時更換O型圈。
緩閉止回閥利用針型調節閥、導閥進行水壓自力控制,不需要附加其它裝置和能源,維護保養簡便,受進口壓力和流量影響小,壓力控制準確度高,減壓穩壓可靠。
緩閉止回閥

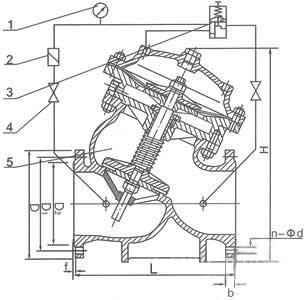

部件說明:
1.壓力表;2.過濾器;3.控制導閥;4.流量調節閥;5.主閥。
當管道從進水端給水時,水流過針閥進入主閥控制室,出口壓力通過導管作用到導閥上,當出口壓力高于導閥設定值時,導閥關閉,控制室停止排水,此時主閥控制室內壓力升高并關閉主閥,出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啟,控制室向下游排水。由于導閥的排水量大于針閥的進水量,主閥控制室壓力下降,進口壓力使主閥開啟。穩定狀態下,控制室進水、排水相同,開度不變,出口壓力不變。調節導閥彈簧即可設定出口壓力。
