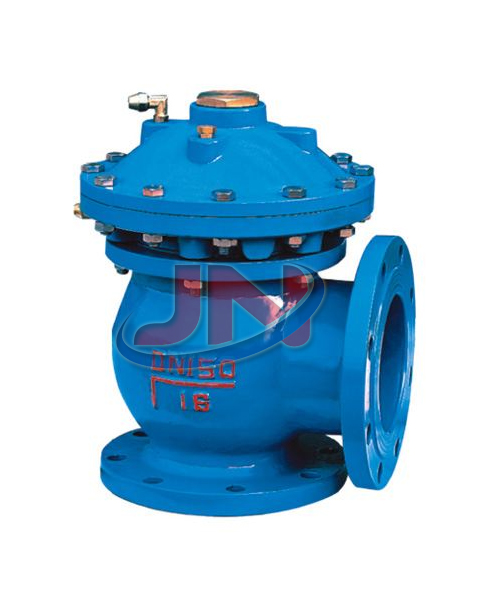

一、簡介: 隔膜式排泥閥是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁,用以排除池底沉淀的泥砂和污物。該閥由泥龍強化橡膠隔膜將閥門分為兩個腔室,接通液壓或氣動源,采用電動或手動二位四通換向閥控制,實現快速排泥。氣動快開排泥閥將隔膜代替活塞,無運動摩檫,更適用于泥漿等顆粒介質,大大提高了閥門的使用壽命。
二、技術參數: ①公稱壓力0 6MPa、1 0MPa ②公稱通徑:100"~400mm ③最低馬驅動壓力:0.15MPa ④適用介質:水、污水 ⑤驅動介質:清水、氣 ⑥適用溫度:0~80℃ ⑦法蘭標準:GB/T l 7241 6 GB/T 911 3 ⑧試驗標準:GB/T l 3927 APl 598
三、零部件材料:
零件名稱
月體、月蓋
膜片壓板、閥盤
閥桿
膜片
材 料
鑄鐵、球鐵、碳鋼
球鐵、青銅
不櫧鋼
尼龍強化橡膠
四、外形連接尺寸:
DN
100
150
200
250
300
350
400
L
160
190
225
260
280
315
340
L1
120
220
H
370
440
53
0615
785
880
970
五、安裝示意圖:
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【隔膜式排泥閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
