學會(huì )辨識鍛鋼波紋管截止閥和柱塞閥的異同
鍛鋼波紋管截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。截止閥只適用于全開和全關,不允許作調節和節流。
截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥六時,操作力所需要克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會(huì )發生閥桿頂彎的故障。近年來,從自密封的閥門出現后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。截止閥的流向,一律采用自上而下。

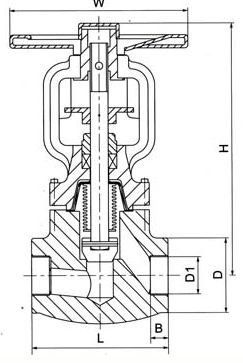

鍛鋼波紋管截止閥
截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%-30%時,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。
截止閥具有以下優點:
結構簡單,制造和維修比較方便。
工作行程小,啟閉時間短。
密封性好,密封面間磨擦力小,壽命較長。
截止閥的缺點如下:
流體阻力大,開啟和關閉時所需力較大。
不適用于帶顆粒、粘度較大、易結焦的介質。
調節性能較差。
鍛鋼波紋管截止閥的安裝與維護應注意以下事項:
手輪、手柄操作的截止閥可安裝在管道的任何位置上。手輪、手柄及偉動機構,不允許作起吊用。介質的流向應與閥體所示箭頭方向一致。
柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉,通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合,通過調節壓蓋中法蘭螺栓,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封,從而保證了閥門的密封性,杜絕了內外泄漏、同時閥門開啟力矩小,能實現閥門迅速開啟和關閉。由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。從而提高了柱塞閥的使用壽命。
柱塞閥
柱塞閥的安裝和維修:
柱塞閥出廠前均按GB/T進行試驗、驗收,產品出廠都具有合格證。使用時只需將外表及孔腔清洗干凈即可,不必拆洗和更換。
本柱塞閥可在任意位置安裝,介質流動方向見閥體上箭頭所示。
經過一段時間的使用,密封環如有磨損及滲漏必須先將閥門關閉后,再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可。同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
該閥用于(t=50℃-250℃)的管道上,其效果zui佳。該閥嚴禁在冷熱介質混合管道上使用。
截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。
柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成,密封效果由柱塞與密封圈緊密配合來達到,柱塞插在兩只密封圈中,密封面積遠大于普通截止閥;
開關柱塞閥時,柱塞在密封圈中緩慢移動,接觸面幾乎不磨損,關閉時,柱塞插入下密封圈,截斷流道;開啟時,柱塞雖然脫離下密封圈,但仍藏在上密封圈內,保持與外界隔離,不致發生泄漏。
截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥門時,操作力所需要克服的阻力,是閥桿和填料的摩擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會(huì )發生閥桿頂彎的故障。
