當前位置：首頁 >> 產品與服務 >> 水利控制閥 > 電動活塞式調流調壓閥 > 電動活塞式調流調壓閥

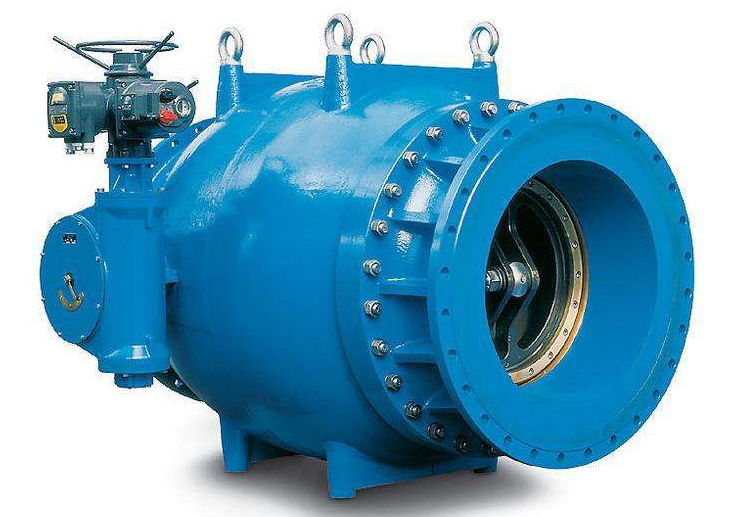

電動活塞式調流調壓閥

在小流量工況時閥門對流體具有良好的消能效果，有效防止氣蝕；當大流量工況時，閥門可消減流體部分能量，并對流體的部分能量有所保留，保證閥門具有足夠的過流能力。其主要優點如下：實現流量的精確控制，可以保持恒定流量；實現大壓差范圍內的調節，保持閥后壓力穩定；可以選擇手動和電動兩種控制方式，電動調流調壓閥還可以實現遠程控制，操作人員無需到達現場，即可根據需要進行高精度調節。
更新時間：2018/8/6

型號：LHS941X,LT942X,HS941X,LHS94X
類別：電動活塞式調流調壓閥
價格：16500
產地：溫州

一、電動活塞式調流調壓閥- 產品結構特征

電動活塞式調流調壓閥由前閥體、后閥體、閥桿、導流器和套筒等主要部件組成。采用不銹鋼制造的導流器固定在后閥體中腔，在其表面均勻的分布有噴流孔；套筒在活套在導流器上并與閥桿連接，通過外控部件控制套筒的位置，以調節閥門過流面積。外控部件可按照工況需求采用手動、電動、氣動和液動等多種形式。

1、閥體
閥體包括前閥體和后閥體，在后閥體內設有軸向對稱的流道。
2、導流器
導流器是多功能活塞閥的關鍵部件，壁面上有許多腰型槽，所有腰型槽根據工況與介質情況，按一定的組合規律布置。

二、電動活塞式調流調壓閥-工作原理

電動活塞式調流調壓閥-于導流器上，通過導流器導引。水流從導流器外流入，經過導流器上的噴流孔形成多束水流，在閥體中腔產出碰撞，達到消能的效果；節流發生在活塞邊緣與導流器的孔口之間，由于孔內水流速度很高，所以導流器選用的材質高度耐磨與抗腐蝕；同時因為碰撞發生的閥體流道中腔，有效降低了氣蝕和沖刷對閥體的影響，提高閥門使用壽命。主密封圈位于導流器的最前端，活塞在全行程上被導引，當被推動穿過主密封圈至全關位置時，閥門前后的差壓強迫主密封圈緊貼套筒外壁實現截斷?；钊ㄟ^(guò)連桿的引導在導流器內前后運動，閥桿借助曲柄與連桿傳動，當執行機構驅動閥桿順時針轉動時，活塞向后移動，開啟閥門；當執行機構驅動閥桿逆時針轉動時，活塞向前移動，關閉閥門。

三、電動活塞式調流調壓閥-主要技術特點

軸向對稱流道：閥體采用了軸向對稱流道，完全避免了不必要的流向改變，使噪音和紊流趨勢明顯降低。
壓力平衡：由于多功能錐形閥采用壓力平衡套筒，使得操作套筒的軸向力與閥門兩端的壓差無關，因此使用較小的執行機構就能達到快動的目的。

調節效果好：近乎數字式控制，通過改變過流孔的數量實現流道面積的變化，具有良好的線性調節特性。

四、電動活塞式調流調壓閥-技術參數（1MPa=10kgf/cm²）

項目	參數
公稱壓力(MPa)	0.6-6.4MPa
泄漏量	符合GB/T13927-1992標準規定
適用溫度(℃)	0～80
適用介質	清水、污水、原水等

五、 電動活塞式調流調壓閥- 主要零件材料

序號	名稱	材料	序號	名稱	材料
1	前閥體	球墨鑄鐵QT450-12 鑄鋼 WCB	9	后閥體	球墨鑄鐵QT450-12 / 鑄鋼 WCB
2	曲柄	不銹鋼304	10	O型圈	丁腈橡膠
3	剪切銷	不銹鋼304	11	O型圈	丁腈橡膠
4	連桿	不銹鋼304	12	驅動軸	不銹鋼2Cr13
5	導流器	不銹鋼304	13	密封前銅套	ZCuSn10Zn2
6	活塞	不銹鋼304	14	密封銅套	ZCuSn10Zn2
7	連桿支承	不銹鋼304	15	緊固件	不銹鋼25
9	密封圈	丁腈橡膠		執行機構	智能型電裝

六、電動活塞式調流調壓閥-主要外形尺寸與連接尺寸

PN1.0-PN2.5MPa電動活塞式調流調壓閥外型尺寸及連接尺寸表

公稱通徑	外形尺寸 mm （參考值）			連接尺寸 mm（標準值）
	外形尺寸 mm （參考值）			PN1.0 MPa				PN1.6 MPa				PN2.5 MPa
	L	H1	H2	D	D1	n-Φd	b	D	D1	n-Φd	b	D	D1	n-Φd	b
100	325	210	160	220	180	8-Φ18	22	220	180	8-Φ18	22	235	190	8-Φ22	24
125	325	240	190	250	210	8-Φ18	22	250	210	8-Φ18	22	270	220	8-Φ26	26
150	350	290	220	285	240	8-Φ22	24	285	240	8-Φ22	24	300	250	8-Φ26	28
200	400	330	310	340	295	8-Φ22	24	340	295	12-Φ22	24	360	310	12-Φ26	30
250	500	330	395	395	350	12-Φ22	26	405	355	12-Φ26	26	425	370	12-Φ30	32
300	600	420	460	445	400	12-Φ22	26	460	410	12-Φ26	28	485	430	16-Φ30	34
350	700	510	490	505	460	16-Φ22	26	520	470	16-Φ26	30	555	490	16-Φ33	38
400	800	655	520	565	515	16-Φ26	26	580	525	16-Φ30	32	620	550	16-Φ36	40
450	900	750	580	615	565	20-Φ26	28	640	585	20-Φ30	40	670	600	20-Φ36	46
500	1050	820	640	670	620	20-Φ26	28	715	650	20-Φ33	44	730	660	20-Φ36	48
600	1175	970	730	780	725	20-Φ30	34	840	770	20-Φ36	54	845	770	20-Φ39	58
700	1320	1050	850	895	840	24-Φ30	34	910	840	24-Φ36	40	960	875	24-Φ42	50
800	1600	1215	1020	1015	950	24-Φ33	36	1025	950	24-Φ39	42	1085	990	24-Φ48	54
900	1700	1350	1270	1115	1050	28-Φ33	38	1125	1050	28-Φ39	44	1185	1090	28-Φ48	58
1000	1900	1560	1390	1230	1160	28-Φ33	38	1255	1170	28-Φ42	46	1320	1210	28-Φ55	62
1200	2100	1750	1510	1455	1380	32-Φ39	44	1485	1390	32-Φ48	52	1530	1420	32-Φ55	70
1400	2420	2100	1625	1675	1590	36-Φ42	48	1685	1590	36-Φ48	58	1755	1640	36-Φ60	76
1600	2700	2435	1920	1915	1820	40-Φ48	52	1930	1820	40-Φ55	64	1975	1860	40-Φ60	84
1800	3070	2670	2110	2115	2020	44-Φ48	56	2130	2020	44-Φ55	68
2000	3250	1980	2310	2325	2230	48-Φ48	60	2345	2230	48-Φ60	70

訂貨須知：
1、訂貨前請認真了解本產品—LHS941X 電動活塞式調流調壓閥 ，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購LT942X 電動活塞式調流調壓閥 時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與訂購時的產品（HS941X 電動活塞式調流調壓閥 ）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
