當前位置：首頁 >> 產品與服務 >> 襯氟閥門 > 對夾蝶式雙瓣止回閥

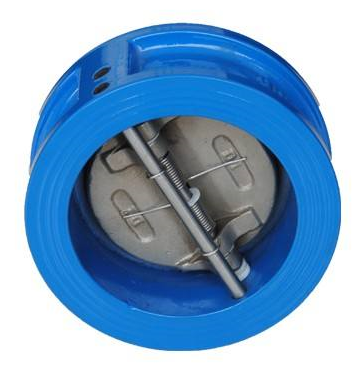

對夾蝶式雙瓣止回閥

蝶式i止回閥適用于高層建筑給水管網，有一定化學腐蝕性介質管網、安裝空間有限制的管網，還適用于污水管網；
更新時間：2018/8/7

型號：H76X/W/H
類別：襯氟閥門
價格：850
產地：溫州

一、蝶式止回閥 應用范圍：蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。

二、蝶式止回閥 結構特點 ：旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。

1 、體積小，重量輕，結構緊湊、維修方便 2 、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉 3 、因速閉作用，可防止介質倒流 4 、閥體結構長度尺寸小，剛性好 5 、安全方便，可用于水平垂直兩個方向安裝

三、蝶式止回閥 標準規范：

設計制造標準： JB/T 8937 結構長度標準： GB/T 12221-2005 連接法蘭標準： GB/T 9113 壓力溫度等級： GB/T 12224-2005 試驗檢驗標準： GB/T 13927-2008

四、可能發生的故障、原因及消除辦法：

1 、閥體和閥蓋連接處滲漏 :
(1) 螺母擰得不緊或松緊不均勻 , 可重新調整之。 (2) 法蘭密封面上有損傷或積有污物，應進行修整密封面或清除污物。 (3) 墊片損壞，應更換新墊片。

2 、閥瓣與閥座密封面處滲漏 (1) 密封面間夾有污物，可清洗干凈。 (2) 密封面有損傷，重新研磨或重新堆焊及加工。

五、蝶式i止回閥--主要零件材料

零件名稱	材料
零件名稱	H77X-10C	H77H-16C	H77Y-25I	H77W-25C	H77W-16P
閥體、蝶板	鑄鋼WCB		鉻鉬鋼	鑄鋼WCB	lCrl8Ni9Ti
閥桿	2Crl3	lCrl8N19Tl	鉻鉬鋼	20r13	lCrl8Ni9Ti
閥體密封副	橡膠	堆焊D507Mo	堆焊硬質合金	WCB	lCrl8Ni9Ti
助關彈簧	lCrl8N19Ti	耐熱合金			1Crl8Ni9Ti

六、蝶式止回閥技術參數

試驗壓力	公稱壓力 PN （ MPa ）
試驗壓力	1.6	2.5	4.0
殼體試驗	2.4	3.8	6.0
密封試驗	1 . 8	2.8	4.4
閥體材料	WCB(C)	CF8(P)	CF8M(R)
工作溫度	≤ 425	≤ 100	≤ 100
適用介質	水，蒸氣、油品	硝酸類	醋酸類

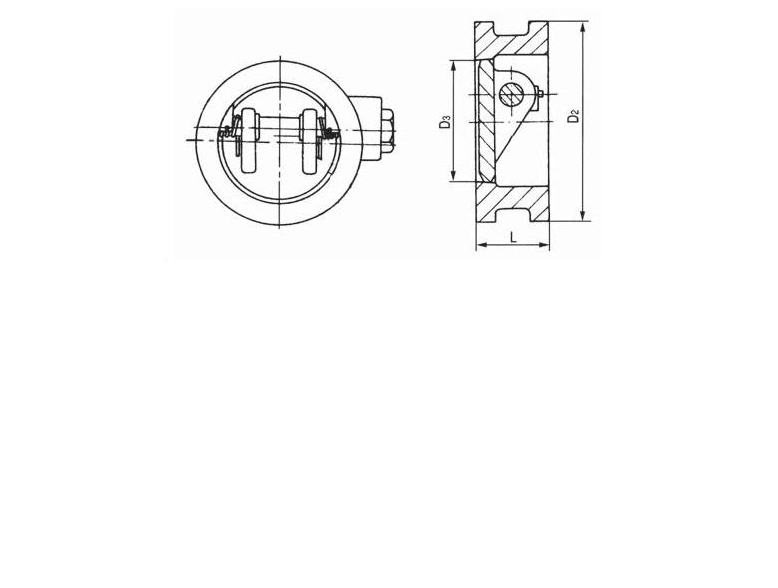

七、蝶式止回閥-主要外形尺寸

公稱通徑 DN(mm)	L	D
公稱通徑 DN(mm)	L	1.6	2.5	4 ． 0
15	25	48	48	48
20	31.5	58	58	58
25	35.5	68	68	68
32	40	80	80	80
40	45	90	90	90
50	56	105	105	105
65	63	125	125	125
80	71	140	140	140
100	80	160	165	165
125	110	190	195	195
150	125	215	225	225
200	160	270	285	290
250	200	330	340	350
300	250	385	400	415
