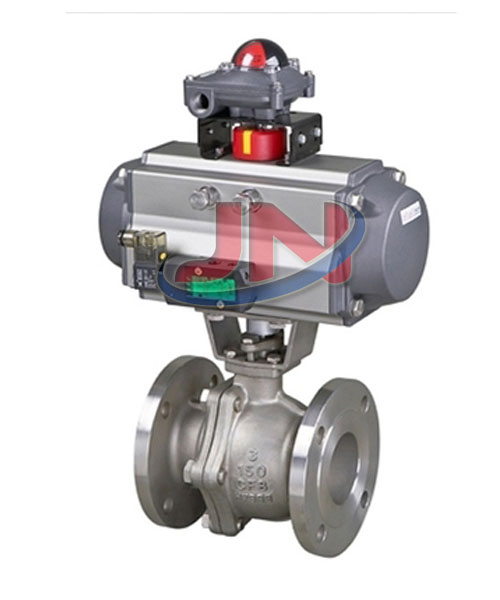

一、防爆氣動球閥-概述

防爆氣動球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

二、防爆氣動球閥-特點

1、防爆氣動球閥主要結構由氣動執行器和閥門連接，安裝防爆電磁換向閥，電壓AC220V或AC380V，接上5kgf/cm²左右壓力的氣源即可控制閥門，適用于易燃易爆場合。

2、我公司引進歐洲技術開發生產的浮動球閥，是所有閥類中流阻最小的一種，開關迅速方便，只要球體轉動90°就完成了全開或全關動作，實現快速啟閉。

3、雙向密封，密封性能好。閥座采用聚四氟乙烯材料。由于浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生一定的位移并緊壓在出口端的密封面上，而且密封力隨著介質壓力的增加而增大。閥桿采用防吹出和防靜電結構設計。

3、上法蘭采用ISO5211執行機構安裝平臺。方便安裝電動、氣動執行器，節省安裝空間。

結構示意圖

三、防爆氣動球閥-技術參數

公稱通徑：DN15-250（mm）

公稱壓力：1.6-6.4MPa

連接方式：法蘭

閥體材料：WCB、CF8、CF8M

球體材料：2Cr13、CF8、CF8 M

閥 座：PTFE、PPL、2C13+滲氮

設計標準：GB/T12237—1989

連接法蘭：JB/T79-94；GB/T17241.6-1998

試驗標準：GB/T13927—1992

防爆氣動球閥安裝執行器及附件

氣動執行器、防爆電磁換向閥、防爆限位開關、手操機構

防爆氣動球閥適用介質易燃易爆的氣體、液體、粉塵等介質。

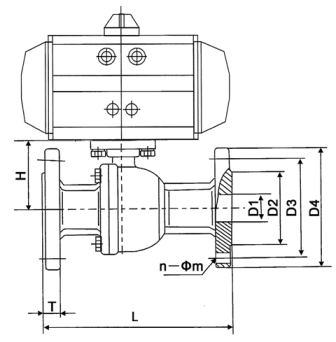

四、防爆氣動球閥-主要尺寸          單位：mm

五、、防爆氣動球閥型號編制說明
