當前位置：首頁 >> 產品與服務 >> 球閥 > 氣動薄型球閥 > 氣動薄型球閥

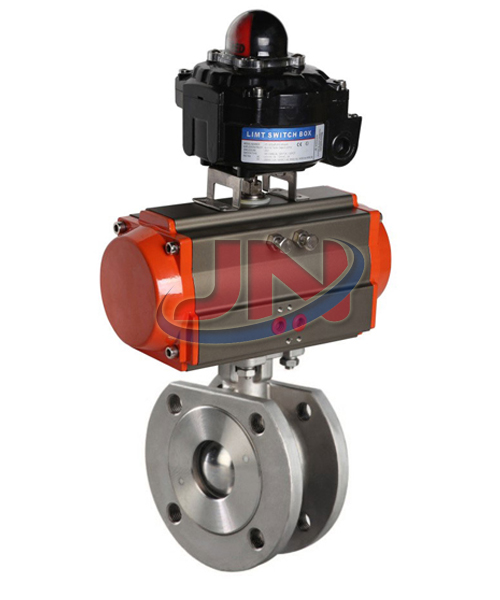

氣動薄型球閥

氣動對夾式球閥,氣動薄型球閥連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。球芯通道形狀有矩形、V形及O形。是引進意大利技術進行國產化設計而發展出的新一代超短型球閥,該產品具有結構緊湊、體積小、重量輕、安裝方便等特點,廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
更新時間：2018/8/22

型號：Q671F
類別：氣動薄型球閥
價格：0
產地：

一、氣動薄型球閥-產品概述

氣動對夾式球閥,氣動薄型球閥連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。球芯通道形狀有矩形、V形及O形。是引進意大利技術進行國產化設計而發展出的新一代超短型球閥,該產品具有結構緊湊、體積小、重量輕、安裝方便等特點,廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

氣動對夾球閥，也稱為氣動超薄球閥。是我公司引進意大利技術進行國產化設計而發展出的新一代氣動超短法蘭球閥，球芯通道形狀有矩形、V形及O形。氣動對夾球閥具有結構緊湊、體積小、重量輕、安裝方便等特點。對夾式氣動球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。氣動對夾球閥、氣動超薄球閥它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。氣動對夾球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

二、氣動薄型球閥-結構示意圖

三、氣動薄型球閥-技術參數和性能

GTD/ATD氣動執行機構技術參數		閥體參數
類 型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～200mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5、4.0、6.4MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不銹鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	碳鋼、304/316/316L不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304/316/316L不銹鋼
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、PPL、金屬密封
動作范圍	0～90°±5°	溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
接口螺紋	GTD110～GTD350/ATD100～200 G1/4″	適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	結構緊湊、體積小、重量輕、安裝方便

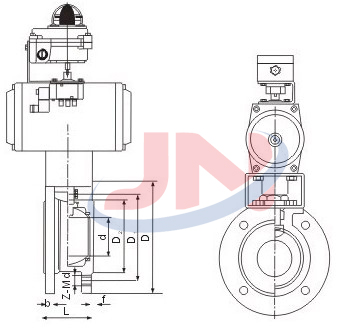

四、氣動薄型球閥-外形尺寸

公稱通徑DN	L	L1	H	D	D1	執行器型號
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	僅供參考
15	32	140	144	95	65	ATD-50
20	38	140	149	105	75	ATD-50
25	45	158	172	115	86	ATD-63
32	55	158	180	136	100	ATD-63
40	62	210	202	146	110	ATD-75
50	72	248	220	160	125	ATD-88
65	95	248	230	180	145	ATD-88
80	120	268	255	195	160	ATD-100
100	145	345	322	215	180	ATD-125
125	200	410	352	245	210	ATD-145
150	225	438	382	280	240	ATD-160
200	230	487	390	335	295	ATD-190
