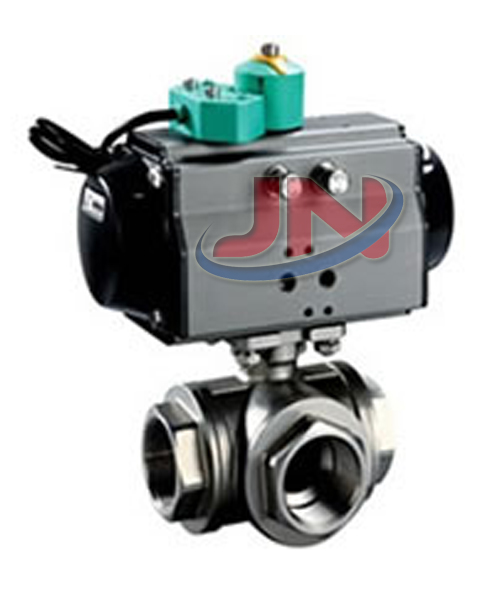

一、氣動三通內螺紋球閥-產品概述

  氣動三通球閥由GT型,AT型,AW型氣動活塞式雙作用或單作用(彈簧復位式)執行機構組成,有比例調節型(采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的0-10mA •DC或4-20mA •DC電流信號,改變球芯的旋轉角度,可實現比例調節動作).二位切換型(采用電磁換向閥,閥位回訊器,以AC220V或DC24V電源電壓和壓縮空氣作動力,實現對流體介質的快速切換控制).

二、氣動三通內螺紋球閥-產品結構特點

1．三通球閥有兩座和四座密封結構,閥芯孔道有L型和T型兩種結構形式,采用控制閥芯旋轉角度,改變閥芯孔道與管道口的連接狀態,可實現對三條支管不同的組合控制.三通球閥流通能力大,可控制氣體,液體,蒸汽,更適用于控制高粘度,纖維顆粒狀的流體.也適用于密封要求較嚴格的場合.

2．兩閥座密封三通球閥具有結構緊湊,外形美觀,密封性能好,它能實現對管道中介質流向的切換.也能使相互垂直的兩個通道連通或關閉(如流向圖A)

3．四閥座密封三通球閥具有造型美觀,結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時可關閉任意一個通道,使另外兩個通道連通,靈活控制管路是介質的合流或分流(如流向圖B).

4．T型閥芯孔道可使三條正交的管道互相連通或切換,起分流或合流作用；L型孔道連接相互正交的兩管道.使另一條孔道切斷,起改變介質流向作用.

三、氣動三通內螺紋球閥-主要零部件材料

四、氣動三通內螺紋球閥-設計規范

五、氣動三通內螺紋球閥-主要技術參數和性能指標

六、氣動三通內螺紋球閥-主要外形連接尺寸表
