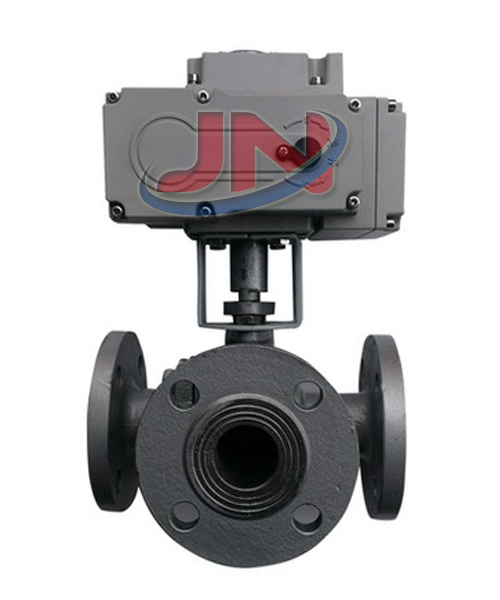

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

允許壓差(MPa)

≤公稱壓力

動作范圍

0～90°

閥體形式

二段分體式鑄造閥體

閥蓋形式

整體式

壓蓋型式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

連接方式

法蘭式、螺紋式(適用于1/2"～2")

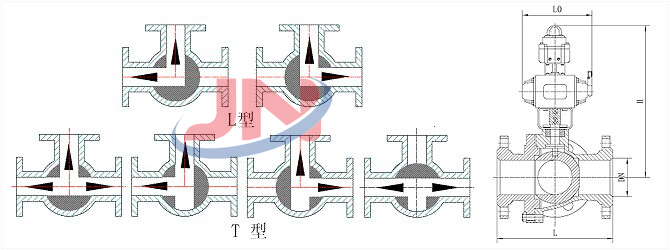

閥芯形式

三通球型閥芯

流量特性

近似快開特性

泄露量Q

軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%

配置執行器型號

CHR、3810R、DZW、HQ、PSQ電動執行機構

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

電源電壓

AC220/380V，50/60Hz

輸出力矩

50N·M～2000N·M

動作范圍

0～90° 0～360°

動作時間

15秒/30秒/60秒

保護裝置

過熱保護

環境溫度

-30°～60°

手動操作

同附帶手柄操作

限位

電氣、機械二重限位

防護等級

相當于IP-65

防爆等級

ExdII BT4；特殊要求可定制ExdII BT6

位置測量

可選裝開關或電位計

驅動電機

8W/E

進線接口

PE1/2〞進線線鎖

零件名稱

材料名稱

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質
