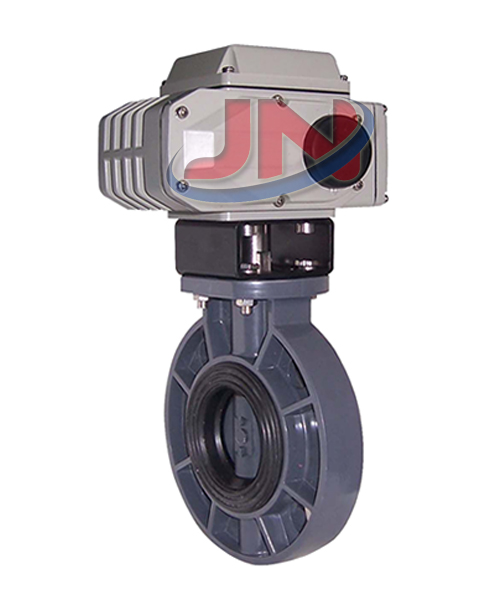

一、電動塑料蝶閥-產品概述

電動塑料蝶閥（簡稱：電動UPVC蝶閥）采用精小型電動執行機構和塑料蝶閥組裝而成。電壓一般有：AC220V / AC380V /DC 24V三種可選擇。輸入信號：(4～20mADC或1～5VDC)既可運轉。電動塑料蝶閥(PVC電動蝶閥)重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。

二、電動塑料蝶閥(PVC電動蝶閥)-特點如下：

1、外型結構緊湊美觀。

2、本體重量輕容易安裝。

3、耐腐蝕性強，應用范圍廣。

4、材質衛生無毒。

5、耐磨損、容易拆卸，維護簡單易行。

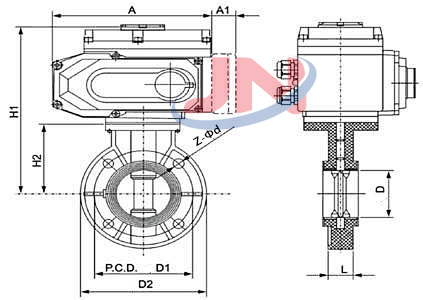

三、電動塑料蝶閥-示意圖

四、電動塑料蝶閥-主要技術參數

● 閥體

閥體形式:直通式閥體

公稱通徑:DN50～500mm

公稱壓力:PN1.0、1.0MPa

連接形式:法蘭式 \ 對夾式

密封材質:FPM、EPDM、NBR

適用溫度:0～+60℃

閥體材質:UPVC、CPVC、FRPP、PPH、PVDF

閥芯材質:UPVC、CPVC、PP、PTFE

適用介質:水、油、氣、若酸堿、化工等民用。[1]

● 閥內件

閥板形式:蝶形(垂直板式)

流量特性:線性

● 執行機構

執行器型號:SZ、381R、TQ

主要技術參數:電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄、手輪

環境溫度：-25～+70℃、環境濕度：≤95%

五、電動塑料蝶閥-安裝注意事項

電動塑料蝶閥具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單。電動塑料蝶閥安裝前應完成以下工作：

1、仔細核對電動塑料蝶閥使用情況是否與其性能規范相符；(溫度、壓力)

2、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；

3、電動塑料蝶閥在安裝之前，最好處于關閉狀態為宜，焊接時應將閥門通道用蓋板擋??；防止顆粒、雜物搓傷密封面。

4、多層次金屬硬密封電動蝶閥、鑄鋼軟密封電動蝶閥配標準法蘭，DN200口徑以上中線軟密封對夾式電動蝶閥必須配專用法蘭；

5、安裝、調試人員要仔細閱讀使用說明書和氣動、電動執行器等說明書，嚴格按說明書、接線圖進行安裝、操作、調試及接線；

6、用戶要求試壓時，務必用兩端法蘭對夾裝好或在閥門試壓臺試壓；

7、檢查電動塑料蝶閥通道及密封面是否有雜物，并及時清除
