當前位置：首頁 >> 產品與服務 >> 止回閥 > 抽氣止回閥 > 快速抽汽逆止閥

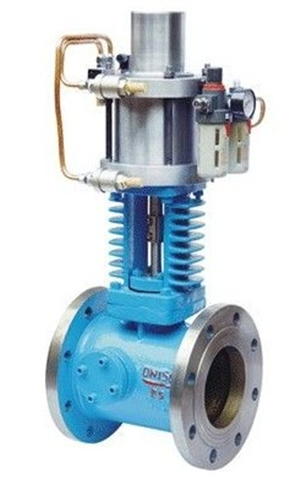

快速抽汽逆止閥

快速抽汽逆止閥安裝于從汽輪機中低壓導汽管引出的抽氣水平管路中，主要為防止抽氣管路中的蒸汽或事故情況下倒灌，引起汽輪機超速。
更新時間：2018/9/21

型號：CKH643H
類別：抽氣止回閥
價格：13800
產地：溫州

一、簡介：

在國外同類產品的基礎上，采用目前最先進的設計、制造、材料技術、重新開發的完全滿足國內600MW、1000MW以下發電機組汽輪機抽汽系統需要的閥門產品，技術性能達國際先進水平，為國內外近百家電力企業提供了數百臺質優價廉的產品，得到了眾多用戶的一致好評，已經替代部分進口，為國家節約了大量外匯。該系列產品主要用在600MW以下火力發電汽輪機抽汽系統，防止介質或水倒流，對汽輪機水泵等重要設施起到保護作用。其性能要求為在管道介質倒流、斷電、事故等非常狀態下，該閥門瞬間關閉，關閉時間小于0.5秒。抽氣止回閥安裝于從汽輪機中低壓導汽管引出的抽氣水平管路中，主要為防止抽氣管路中的蒸汽或事故情況下倒灌，引起汽輪機超速。

二、快速抽汽逆止閥特點:

1、閥板采用大斜角，縮短開啟關閉行程，氣體助關實現快速啟閉，三維偏心密封結構，開啟密封即分離，關閉接觸即密封，啟閉輕便靈活。（≤DN250采用截止式）

2、閥板受助關推力，達到截止、止回的目的。

3、快速關閉時間可達０.５~1秒，緊急切斷安全可靠。

三、快速抽汽逆止閥技術要求：

1.氣源接口：RC1/2

2.氣缸操作壓力：0.3-0.6MPa

3.緊急切斷時間；0.5-1秒

4.連接法蘭：JB/T79-94

5.結構長度：GB 12221-89

6.電源電壓：AC220-DC24V（訂貨時注明）

四、快速抽汽逆止閥主要技術參數：

公稱通徑		100～1600
公稱壓力（MPa）		0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣壓密封試驗	0.6
適用介質		水、蒸汽、煤氣
適用溫度（℃）		軟密封：≤80℃；C碳素鋼-29-425℃； I合金鋼-29-530℃；P 鉻鎳鈦鋼與R鉻鎳鉬鈦鋼-196-600℃

五、主要零件材料（附圖1）

1	閥體	WCB	12	端蓋	WCB
2	閥瓣	25/1Cr18NiTi	13	閥軸	1Cr18NiTi
3	閥桿	2Cr13/1Cr18NiTi	14	手動試驗操作閥	1Cr18NiTi
4	導向套	2Cr13/1Cr18NiTi	15	進氣接管	銅管
5	填料	柔性石墨	16	2位5通電磁閥	組合件
6	填料壓蓋	25	17	關閥氣管	銅管
7	支架	WCB	18	開閥氣管	銅管
8	指示盤	25	19	快速排氣閥	組合件
9	閥桿	2Cr13/1Cr18NiTi	20	快速排氣閥	組合件
10	助關氣缸	組合件	21	信號反饋裝置	組合件
11	氣源處理三聯件	標準件	22	信號反饋裝置	組合件

（附圖2）

23	閥體	WCB	33	助關氣缸	組合件
24	閥瓣	25/1Cr18NiTi	34	關閥氣管	銅管
25	螺栓+螺母	標準件	35	開閥氣管	銅管
26	閥桿	2Cr13/1Cr18NiTi	36	快速排氣閥	組合件
27	填料	柔性石墨	37	快速排氣閥	組合件
28	填料壓蓋	25	38	信號反饋裝置	組合件
29	支架	WCB	39	信號反饋裝置	組合件
30	指示盤	25	40	2位5通電磁閥	組合件
31	氣缸連接桿	2Cr13/1Cr18NiTi	41	進氣接管	銅管
32	氣源處理三聯件	標準件	42	手動試驗操作閥	1Cr18NiTi

CKH663Y閥用于電廠或熱電廠抽氣系統，或其它系統的和水等非腐蝕性介質管道上，防止汽輪機級負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流進入汽輪機內造成汽輪對片打碎，毀壞汽輪發電機的惡性事故，并防止加熱器系統管道泄漏使水從抽汽緊密的關閉，確保在給水加熱器出現水位超高時，氣動裝置部件接到液體逆流信號后，將汽輪機迅速隔開，給汽輪機或抽氣系統以最大保護。

產品型號	壓力等級	強度試驗壓力	密封試驗壓力	適用介質溫度	氣缸氣源壓力
H664Y-150Lb	150Lb	3.0Mpa	2.2Mpa	≤425℃	0.6Mpa
H664Y-150LbC6	150Lb	3.0Mpa	2.2Mpa	≤510℃	0.6Mpa
H664Y-300Lb	300Lb	7.5Mpa	5.5Mpa	≤425℃	0.6Mpa
H664Y-600Lb	600Lb	15.0Mpa	10.0Mpa	≤425℃	0.6Mpa
H664Y-900LbC6	900Lb	24.0Mpa	18Mpa	≤510℃	0.6Mpa
H664H-20	2.0Mpa	3.0Mpa	2.2Mpa	≤425℃	0.6Mpa
H664H-50	5.0Mpa	7.5Mpa	5.5Mpa	≤425℃	0.6Mpa
H664H-100	10.0Mpa	15.0Mpa	11.0Mpa	≤425℃	0.6Mpa
H664Y-64C6	6.4Mpa	9.6Mpa	7.1Mpa	≤510℃	0.6Mpa
H664Y-100C6	10.0Mpa	15.0Mpa	11.0Mpa	≤510℃	0.6Mpa
H764H-20	2.0Mpa	3.0Mpa	2.2Mpa	≤425℃	0.6Mpa（液壓）
H764H-40	4.0Mpa	6.0Mpa	4.4Mpa	≤425℃	0.6Mpa
H764H-64	6.4Mpa	9.6Mpa	7.1Mpa	≤425℃	0.6Mpa
