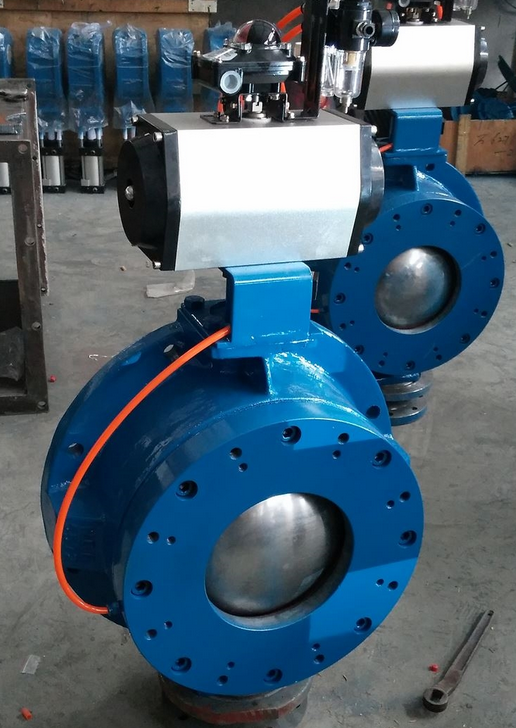

一、YDF氣動圓頂閥簡介：
       圓頂閥關閉時，閥瓣轉動90至關位，在接到到位信號后，膜片密封環內充入0.6MPa的壓縮空氣，發生彈性變形，使之與閥瓣緊密貼合，實現密封。閥門開啟時，膜片密封環內壓縮空氣泄壓，依靠自身彈性回縮，然后氣缸延時數秒后動作，球體轉動90至開位，由于閥瓣與膜片密封環不接觸，啟閉轉矩小，磨損小，從而提高了使用壽命，大大降低了維修費用和時間。氣缸采用全封閉回轉推桿式直缸驅動，在封閉腔內實現軌跡轉換，回轉輸出，即使在粉塵濃度較高的惡劣工況下，也不會(huì )由于密封件的磨損而導致內泄漏，保證了閥門動作可靠性。四、使用與維護1.進料圓頂閥使用前，應認真檢查閥門閥瓣及膜片密封環有無損壞現象，閥門動作是否靈活；安裝時應注意進料圓頂閥的進料口、出料口方向；該閥可水平或豎直安裝；法蘭聯接時，要加襯密封墊片，連接螺栓應交叉均勻擰緊；連接氣缸進、出氣管路；充氣檢查進、出氣管路連接是否正確。

二、YDF氣動圓頂閥參數：
系統工作壓力    MPa    0.35
(工作點)供氣壓力：
低壓力    MPa    0.5
高壓力    MPa    0.8
壓力開關的高點壓力    MPa    0.5
氣缸型號        DA-160
系統工作電壓    V    220VAC/24VDC
環境溫度    ℃    -20~55
額定工作溫度    ℃    150

三、YDF-A氣動圓頂閥主要技術參數?
口徑DN150、DN200、DN250、DN300
公稱壓力?
工作溫度≤200°C
控制氣源壓力
耗氣量1?3L次
氣缸輸出轉矩75?650N.m5bar

四、氣動圓頂閥工作原理：
    圓頂閥閥芯是一個球面圓頂圓頂閥在開關過程中閥芯與橡膠密封圈間保持有約2mm的間隙使閥芯與橡膠密封圈可以以無接觸的方式運動目的是使閥芯與橡膠密封圈之間不產生磨擦減少磨損。圓頂閥的氣動執行元件為全密封直線或扇形氣缸直接驅動圓頂閥轉動有效地防止了灰塵進入其中造成磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時橡膠密封圈充氣、膨脹緊緊地壓在球面圓頂閥芯上從而形成一個非?？煽棵芊猸h(huán)帶阻止了管道內物料的流動。?圓頂閥閥芯根據使用場合的不同采用不同材料表面進行不同硬化處理方式利用閥芯光滑堅硬的表面可保證與橡膠密封圈良好的緊密接觸以確保密封的可靠。橡膠密封圈采用特種橡膠制成具有耐高溫、耐腐蝕、耐磨損、耐老化等特點使用壽命長。閥門開啟時料口全流通無阻擋。該閥適用于氣體、液體、半流體及固體粉末等物質。


五、圓頂閥用途及特點：
   圓頂閥球型氣鎖閥是一種新型的快速關閉閥門它采用國際先進的氣封式結構閥門啟閉時閥芯與可充氣密封圈之間無接觸密封圈采用特殊配方橡膠制成可廣泛應用于粉狀物料的密封是氣力輸送系統中的關鍵部件廣泛應用于電力、冶金、化工、食品、制藥等領域。閥芯動作時與密封圈無接觸、運行阻力小、使用壽命長。采用可充氣式密封圈密封性好。氣動執行器采用直線汽缸或扇形氣缸全封閉驅動輸出扭距大性能可靠可滿足在惡劣工況條件下工作。

訂貨須知：
1、訂貨前請認真了解本產品—氣動圓頂閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品【氣動圓頂閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
