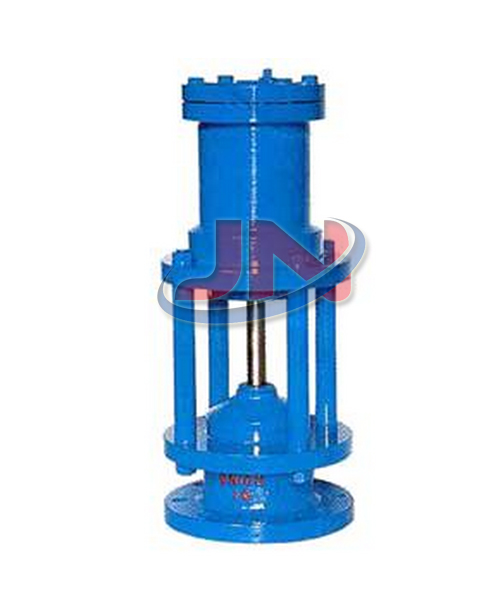

一、簡介: 液動池底排泥閥又稱液動池底排泥閥,用于自來水公司或其他公司的各類水池池底,排除池內泥沙及污水。該閥由閥體,液壓缸、活塞、閥桿、閥瓣組成,液壓缸是驅動裝置。液體作為動力,活塞、閥桿作為開關。開啟只需一分鐘可打開閥板,此閥必須配用手動換方閥或電磁可遠距離控制排泥閥開關。該閥密封件性強、開關靈活、檢修方便、使用壽命長等特點,壽命可達五年以上。 注:驅動液可選用氣或清水。液壓缸工作介質用于清水,壓力取之于自來水自身壓力,無需另加設備。用電磁換向閥與液壓缸配套便于實現自控,遠控或集中控制。
二、主要技術參數: 1.工作壓力:1.0-1.6Mpa 2.介質:水 3.液壓缸工作壓力:0.3-1.0Mpa 4.液壓缸工作液:氣、水、油
三、主要部件材料: 閥體:HT200 液壓缸:HT200、304不銹鋼 缸蓋:HT200 閘板:HT200 閥桿:不銹鋼 密封皮碗:耐磨丁腈橡膠
四、工作原理: 本類閥門由閥體,液壓缸,活塞,閥桿,閥瓣組成。液壓缸是液體工具,液體作為動力,活塞,閥桿作為開關。開啟只需要一分鐘可以打開閥板,此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強,開關靈活,檢修方便,使用壽命長等特點,壽命可長達五年以上。用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動,并帶動閥板升降,使閥開啟或關閉達到流體通斷。JM742X隔膜式池底排泥閥用于自來水公司或其他公司的各類水池、排除內泥沙。
五、性能及特點: 1、液壓缸工作介質用于清水,壓力取之于自來水自身壓力,無需另加設備。 2、用電磁換向閥與液壓缸配套便于實現自控,遠控或集中控制。
六、技術參數:
閥體部分
型號
H742X-10
H742X-16
公稱壓力(MPa)
1.0
1.6
試驗
壓力
密封(MPa)
1.1
1.76
強度(MPa)
1.5
2.4
適用介質
水
溫度(°C)
<80
驅動部分
驅動介質
水(使用壓縮空氣,訂貨時注明)
驅動壓力(MPa)
0.3—1.0
介質溫度(°C)
<50
控制部分
(另配)
控制器輸入電壓(V)
Ac220
電磁閥線圈電壓(V)
電磁閥線圈功力(W)
10—15
七、性能參數:
八、液動池底排泥閥外形及連接尺寸:
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【液動池底排泥閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
