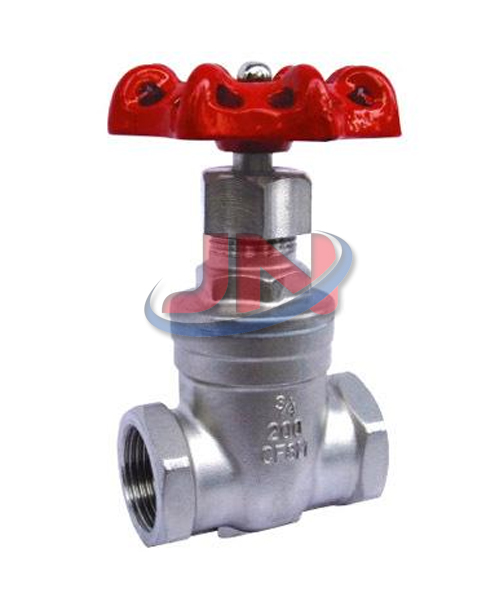

一、簡介: 內螺紋閘閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。不銹鋼內螺紋閘閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。
二、特點: 1、結構簡單,制造和維修比較方便。 2、工作行程小,啟閉時間短。 3、密封性好,密封面間磨擦力小,壽命較長。
三、零部件材料:
序號
零件名稱
材質
1
閥體
不銹鋼 CF8M/CF8
2
閘板
3
閥桿
不銹鋼 SS316/SS304
4
閥蓋
5
填料
聚四氟乙烯
6
止推墊片
不銹鋼 SS304
7
閥桿架
8
9
螺母
10
填料壓蓋螺母
11
手輪
鋁合金
12
銘牌
鋁
13
手輪墊片
14
手輪螺母
四、主要外形尺寸:
2″
3/4″
1″
1 1/4″
1 1/2″
A
15
20
25
32
38
50
H
90
97
108
120
146
163
L
55
60
65
75
85
95
D
70
80
100
五、性能規范:
型號
公稱壓力PN(MPa)
試驗壓力Ps(MPa)
工作壓力P(MPa)
工作溫度(℃)
適用介質
殼體
密封
P20
P42
Z11H-25
2.5
3.8
2.8
1.4
≤425
水、蒸汽、油品等非腐蝕性介質
Z11H-40
4.0
6.0
4.4
2.3
Z11H-64
6.4
9.6
7.0
3.7
Z11H-100
10.0
15.0
11.0
Z11H-160
16.0
24.0
17.6
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【內螺紋閘閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
