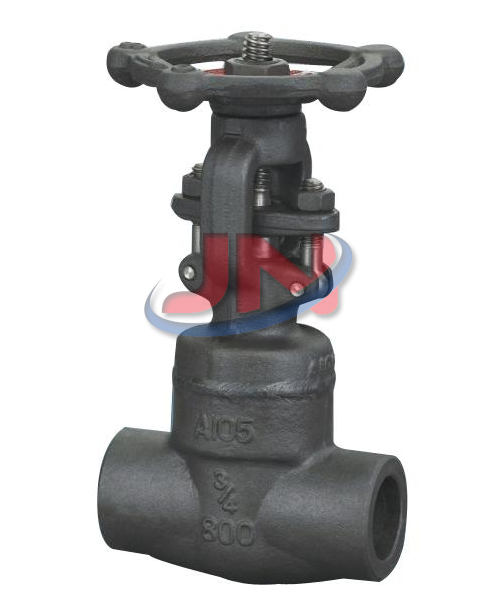

一、特性: 閘閥啟閉件是閘板,閘板的運動方向與流體方向相垂直。閘閥作為截止介質使用,在全開時整個流道直通,此時介質運行的壓力損失最小。根據密封元件的形式,常常把閘閥分成幾種不同的類型,如:楔式閘閥、平板閘閥、平行雙閘板閘閥、楔式雙閘板閘閥等。閘閥通常適用于不需要經常啟閉,而且保持閘板全開或全閉的工況,不適用于作為調節或節流使用。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。還適用于含有粒狀固體及粘度較大的介質,并適用于作放空和低真空系統的閥門。 驅動裝置有手輪、傘齒輪、電動、氣動等。
二、結構特點: 1、閘板有兩個密封面, 最常用的是閘板兩個密封面形成楔形、楔形角隨閥門參數而異,通常為5°。 2、楔式閘閥的密封原理是靠楔形閘板上的兩密封面和閥體上的兩密封面楔入時的緊密結合來達到密封的。 3、楔式閘閥根據閥桿帶動閘板啟閉方式的不同,可分為明桿閘閥(升降桿閘閥)和暗桿閘閥(旋轉桿閘閥)。 4、楔式閘閥根據閘板結構形式的不同,可分為彈性閘板閘閥和剛性閘板閘閥。 5、閥體為鑄造成型,閥體與閥蓋采用螺栓連接,中法蘭采用纏繞式墊片密封,客戶有特殊要求時也可采用金屬環連接。 6、通道流暢,流量系數小。密封面受介質的沖刷和侵蝕小 7、密封面采用合金鋼或硬質合金,耐磨、抗擦傷性能好。 8、采用柔性石墨填料,密封可靠,操作輕便靈活。 9、介質流向不受限制 , 不擾流、不降低壓力。 10、形體簡單, 結構長度短,制造工藝性好,適用范圍廣。
三、設計規范: 設計標準:API 600、ASME B16.34、GB/T 12234、DL/T 531、JB/T3595 結構長度:ISO14313/API 6D、ASME B16.10、GB/T 12221、DL/T 53 連接標準:ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592、DL/T 531、JB/T3595 、JB7490 壓力試驗:API 6D、API 600、API 598、GB/T 13927、GB/T 26480、JB/T 9092、JB/T3595 壓力與溫度等級:ASME B16.34 、GB/T 9124、JB/T3595 、JB/T74
四、性能參數: 主體材質:碳鋼、不銹鋼、合金鋼 公稱通徑:NPS 2″~NPS 56″ DN50~DN1400 壓力范圍:CL150~CL2500 PN10~PN420 工作溫度:-196℃~+600℃ 應用范圍:自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等
五、零部件材料:
六、主要尺寸和重量:
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【鍛鋼焊接閘閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
