一、簡介：

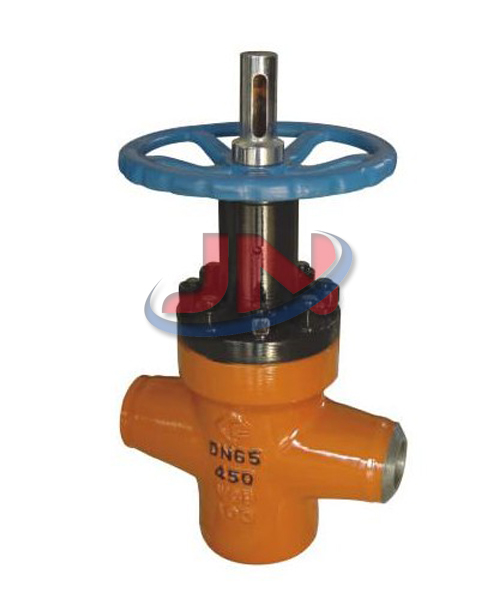

  本系列產品采用新型平衡浮動式密封結構，適用于壓力不大于40MPa，溫度不高于120℃的油、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐沖蝕性能，是石油、天然氣工業界一種理想的新型裝備。


二、結構特征與工作原理：
1、    采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2、    閘板下部開有導流孔，并給予精密導向，同時密封部均噴
焊硬質合金，耐沖蝕。
3、    閥體承載能力高，通道為直通式，全開時，與閘板導流孔
相貫通和直管相似，流阻很小。閥桿處采用復合填料，多重密封，使得密封可靠，摩擦力小。
4、    關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介
質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成*道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5、    由于采用雙重密封，所以可在不影響管道工作的情況下更
換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6、    開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道
孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

三、性能規范：

四、外形及連接尺寸：
