一、簡介：

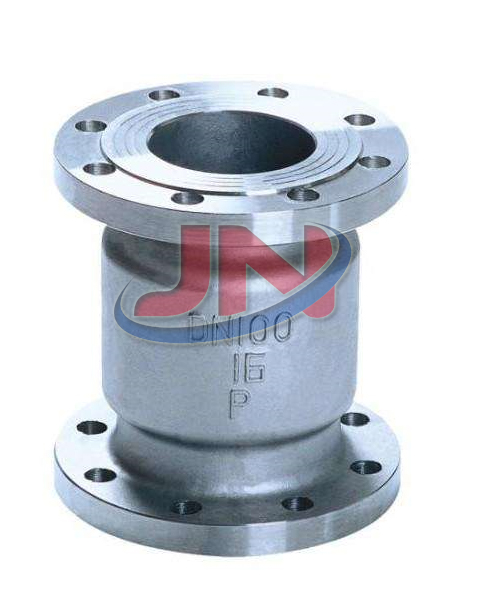

  立式止回閥適用于公稱壓力PN1.6Mpa～42.0Mpa、Class150～2500LB；公稱通徑DN15～500mm、PNS1/2～20"；工作溫度：-196～540℃的各種管路上，用于防止介質倒流。閥體材料有：碳鋼、不銹鋼等，可使用于水、蒸汽、燃氣、油品、酸類介質等。H42H立式止回閥一般就安裝在垂直管路。安裝箭頭標向上，使用介質從下往上沖開閥瓣，介質流通。當介質停止時，閥瓣靠自身重量落下使得閥門關閉，也可通過回流介質閥瓣向下關閉。

二、工作原理：
   H42H立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。

三、H42H立式止回閥產品特點：
1、閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
2、產品設計制造按GB12236設計標準，結構合理，密封可靠，外形美觀。
3、銷軸與閥瓣連接采用內裝式的銷軸結構，減小外泄漏點，使用更可靠。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、閥瓣、閥座的密封面采用硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
6、閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

四、采用標準：
  設計規范：GB/T 12235  BS 1868
  結構長度：GB/T 12221  ASME B16.10
  法蘭連接：GB/T 9113  ASME B16.5
  試驗與檢驗：GB/T 13927  API 598  API 6D

五、結構圖：

六、主要結構尺寸：

H42H-25 H42W-25 H42W-25 2.5MPa主要連接尺寸及重量
