當前位置：首頁 >> 產品與服務 >> 球閥 > 多層次蝶閥

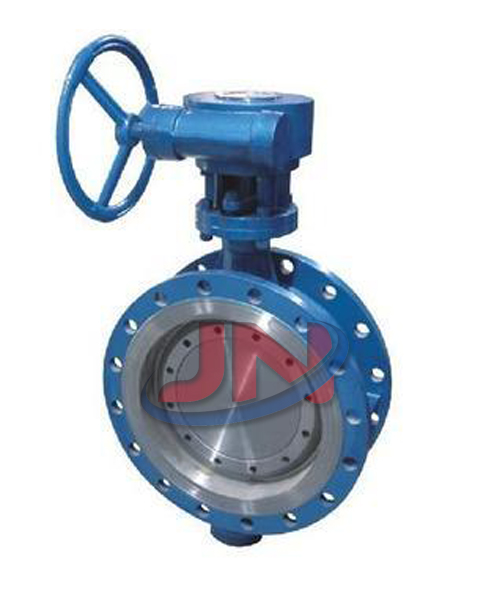

多層次蝶閥

多層次蝶閥由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性
更新時間：2018/11/21

型號：D343H
類別：球閥
價格：700
產地：溫州

一、結構特點：
1、結構緊湊、體積小、重量輕、操作靈活、開閉扭矩小、蝶板工作平穩、噪音小、維修方便。
2、設計采用三維偏心密封原理，可達到完全密封，氣壓試驗泄漏量為零。
3、密封副選用不銹鋼材料，并在制造過程中采用特殊的工藝處理，具有耐高溫、高壓、耐磨、耐腐蝕、使用壽命長的特點。

二、產品特點：
1、多層次硬密封蝶閥是采用軟硬層金屬片層疊組成，通過高精度機械加工成形，嵌裝在蝶板上與閥座吻合，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封性能。
2、采用三維偏心結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封功能。
3、結構獨特、操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠，使用壽命長。
4、蝶閥設有密封調節裝置，長期使用后若密封性能下降，可調節蝶板密封圈向閥座靠近即可恢復原有密封性能，大大地提高了使用壽命。

三、性能參數：

號		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作壓力（MPa）		1.0~4.0
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

四、主要外形及連接尺寸：

公稱通徑DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dd343H
公稱通徑DN		結構長度L		H	Dd643H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H2	A2	B2	D	D1	z- d	D	D1	z- d
50	2	108	150	112	625	245	72	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	625	245	72	160	130	4-14	185	145	4-18	20
80	3	114	180	120	645	245	72	190	150	4-18	200	160	8-18	23
100	4	127	190	138	675	355	92	210	170	4-18	220	180	8-18	25
125	5	140	200	164	715	355	92	240	200	8-18	250	210	8-18	40
150	6	140	210	175	800	355	92	165	225	8-18	285	240	8-22	47
200	8	152	230	200	850	250	170	320	280	8-18	340	295	8-22	60
250	10	165	250	243	925	250	170	375	335	12-18	395	350	12-22	95
300	12	178	270	250	1035	450	220	440	395	12-22	445	400	12-22	124
350	14	190	290	280	1070	450	220	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	450	220	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1250	650	280	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1290	650	280	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1455	850	380	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1585	850	380	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1700	1250	380	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	1965	1250	380	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	2015	1250	380	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1250	380	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850				1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030				1830	1760	40-369	1915	1820	40-48	4700
1800	72	670	870	1230				2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350				2265	2180	48-42	2325	2230	48-48	8700

五、簡圖：

多層次硬密封蝶閥

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與訂購時的產品【多層次蝶閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
