一、簡介：

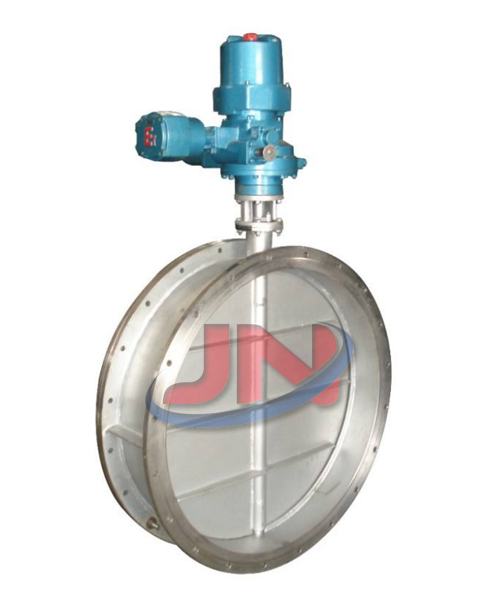

  電動通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象?？膳鋫涠喾N驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。


二、特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

三、執行機構：
381R系列電動執行機構:
1. 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2. 執行器的關鍵部件─控制器，采用zui先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3. 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4. 具備自診斷功能，當發生故障時，控制器上的指示燈會(huì )立即發出指示信號。
5. 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6. 用狀態選擇開關可以設定（正、反動作）。
7. 用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8. 調整工作零點（始點）和行程（終點）簡單易行。
9. 當突然斷電時，能確保閥芯自鎖。
10. 采用同步皮帶傳動，有效降低了噪音。
11. 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
DZW型電動裝置:
1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%（25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。（詳見GB3836.1）
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。

四、零部件材料：

五、性能參數：

六、外形尺寸圖：

七、外形尺寸：

 訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品【電動通風蝶閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
