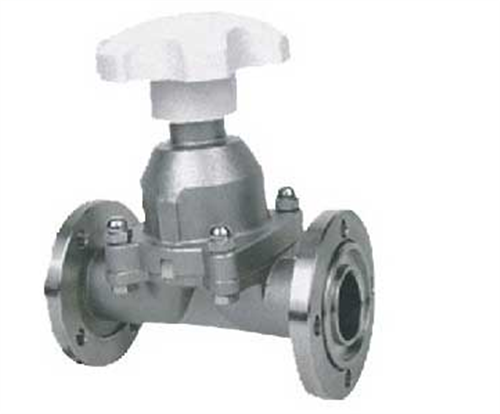

一、用途: 英標氣動襯膠襯氟隔膜閥是真空系統中,供切斷或接通氣流之用?;?,連接管焊接式更溴化鋰制冷設備中的理想配件。 適用溫度:NBR -25~100℃ FKM? -30~150℃ 適用介質:空氣及非腐蝕性氣體 適用范圍:105~1.3×10-4 漏率:6.7×10-4
二、GM高真空隔膜閥材料: 閥體:碳鋼、不銹鋼 隔膜:丁晴橡膠、氟橡膠 閥桿:不銹鋼
三、GM高真空隔膜閥測試: 襯里層:電火花檢測 試驗與檢驗按GB/T13297標準 公稱壓力:PN(Mpa) 閥體:PN×1.5 密封:PN×1.1
四、制造標準:
設計與制造:GB122239 結構長度:GB12221、JB1688 法蘭連接尺寸:GB4216、JB78
五、外形及連接尺寸:
型號,尺寸
DN
D
H
A
L
L1
GM-10C-H(I)
10
19
80
55
240
120
GM-25C-H(I)
25
32
105
GN-40C-H
40
45
133
100
GM-50C-H
50
57
157
GM-10D-H(I)
77.5
150
GM-25D-H(I)
60
75
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【高真空隔膜閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
