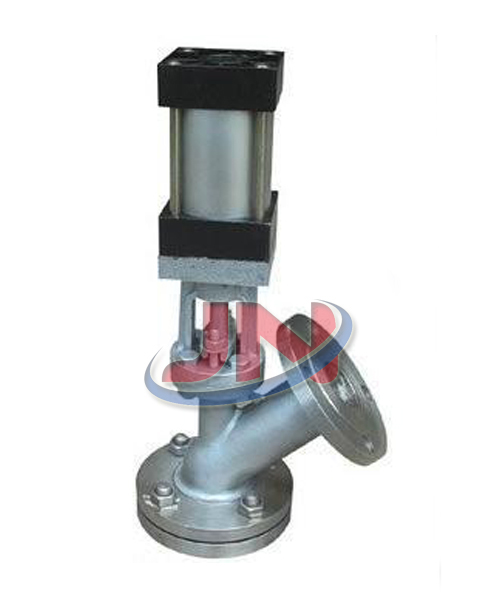

一、簡介: 保溫夾套氣動放料閥是用氣動執行器控制閥門,性能與用途:操作方便,開啟自由,運動靈活可靠;閥瓣裝配維修簡單,密封結構合理,密封圈更換方便實用。 結構:主要由閥體,閥瓣,密封圈,閥桿,支架,閥壓蓋,手輪,法蘭,螺母,定位螺釘等零件。
二、應用范圍: (一)、氣動保溫放料閥耐腐蝕性 1、保溫夾套氣動放料閥使用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的zui低用溫度為-29℃,zui高溫度為425℃。) 2、氣動保溫放料閥使用介質如顆粒、油品、紙漿、二氧化碳氣體(不銹鋼材質的zui低使用溫度為-100℃,zui高使用溫度為232℃。) 3、氣動保溫夾套放料閥嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度>150℃ 濃度>30%)。 (二)、不銹鋼氣動放料閥的一般工作溫度:≤150℃ (三)、保溫氣動放料閥壓力范圍:0.6~2.5MPa (四)、氣動保溫放料閥通徑范圍:25~250mm
三、結構特點: 放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于放料閥底部法蘭焊接于儲罐和其它容器的底部,因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈,在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕,并對密封圈進行特殊處理,使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能,閥瓣密封根據需要時封面均堆焊有硬質合金,密封副采用線密封,保證密封的可靠性,并可防止結疤。同時采取短行程閥瓣的設計。
四、標準規范: 設計制造標準:HG5-16-79 結構長度標準:GB/T 12221-2005 連接法蘭標準:GB/T 9113 壓力溫度等級:GB/T 12224-2005 試驗檢驗標準:GB/T 13927-2008
五、零部件:
閥體
閥瓣、密封圈、閥桿
螺母
殼體試驗
不銹鋼
銅
六、主要尺寸及重量:
口徑
上展式
下展式
D
D3
H
D0
25
115
270
160
135
225
32
285
145
300
40
355
180
340
50
370
345
65
465
220
195
425
80
480
250
215
445
100
590
280
260
535
125
245
730
585
150
775
320
330
665
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【保溫夾套氣動放料閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
