一、簡介：

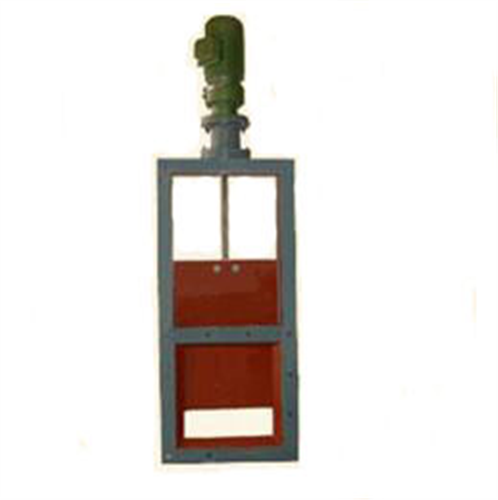

  本系列插板閥主要 由框架、閥板組成，工作時，連桿受(氣)電推力作用帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。該閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。手動操作方法：旋轉手動帶支螺母使絲桿沿水平方向住復運動達到閥門的開啟或關閉。該閥結構簡單、操作靈活、重量輕、無卡阻、裝拆方便;特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制,操作方便，能隨時調整開度。采用優質碳素鋼焊接結構，其強度高、性能好、使用壽命長。

二、主要性能參數：
型號: QLVD-I LMD-I DLVD-I  DYlVD-I LC SZF
公稱壓力 0.05 MPa
殼休試驗壓力 0.075 MPa
驅動方式 氣動
氣源氣壓 0.4-0.6Mpa
介質流速 28m/s
適用溫度（℃） 350
適用介質 固體物料、晶體料等、空氣、煙氣
連接尺寸：廠家標準也可按用戶要求制造
電動插板閥主要零件材料
零件名稱 閥體 閥板 閥桿 螺栓 驅動裝置
材料       Q235B Q235B 45# 25#鋼 成品件

三、主要連接尺寸：

四、主要零部件材質

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品【電動方形插板閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
