一、簡介：

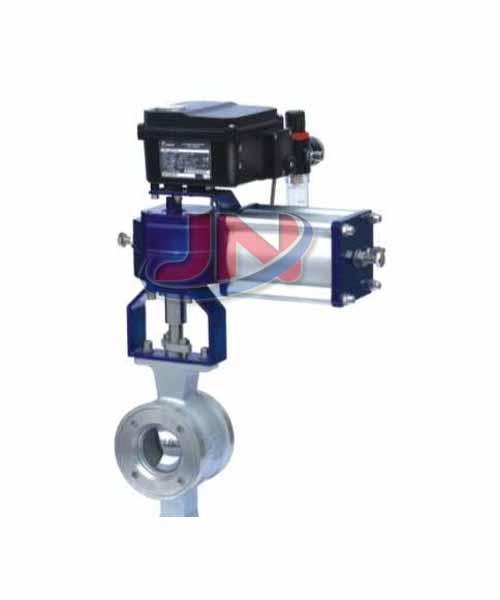

  該閥結構緊湊，體積小巧、裝卸維護方便流量系數大、可調范圍廣、密封可靠球芯上的V型口與閥座之間具有很好的剪切作用，適合于控制高粘度、含纖維細顆粒的流體。由活塞執行機構和球閥組成，可用于高壓和大口徑場合，該閥在電力、石油、造紙、化工等部門得到廣泛應用，對控制造紙工業的紙漿顯得尤為優越。

二、技術參數：
閥體型式：直通鑄造球型閥
·公稱通徑：DN25～300mm
·公稱壓力：PN16、64.105Pa
·連接型式：對夾式，外配法蘭符合JB79-59規定
·材料：鑄鐵(HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(1Cr18Ni9Ti)
·壓蓋型式：螺栓壓緊式
·填料篤型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，

三、閥內組件：
·閥芯形式：V 型球型
·閥芯材料：不銹鋼1Cr18Ni9Ti、12MO2Ti
·閥座材料：F型----填加二硫化鉬強化聚四氟乙烯;
L型—0CR17Ni12Mo2不銹鋼薄板，其使用溫度、壓力范圍如圖 H型—0CR17NiMo2不銹鋼

四、執行機構：
·型號名稱：9900RA、9800RA系列橫裝活塞式角行程執行機構
·結構形式：雙氣控—無彈簧，執行機構無原始位置，工作時需二個操作壓力單氣控—有彈簧，執行機構有原始位軒，工作時需一個

五、操作壓力：
·操作壓力：400～500KPa
·環境溫度：-25～+60℃
·閥作用型式：正作用---輸入操作壓力，輸出軸接順時針?lè )较蜣D動反作用—-輸入操作壓力，輸出軸接逆時針?lè )较蜣D動
·任選附件：HEP、ZPD定位器、手輪機構、限位開關、電磁閥、空氣過濾減壓器
·泄漏量：F型閥座微氣泡
·回差：1.5%(帶定位器）
·基本誤差：±2%(帶定位器)
·可調范圍：100：1
·固有流量特性：近似等百分比

六、溫度范圍表：
