一、簡介：

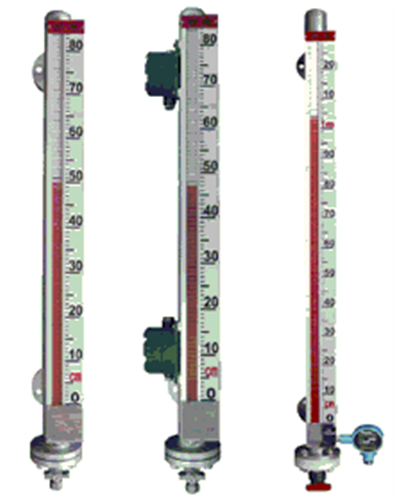

  夾套磁翻板液位計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關,做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計具有可靠的安全性?xún)x表。由于具有磁性耦合隔離密閉結構，尤其適用于易燃，易爆和腐蝕有毒液位檢測，從而使原復雜環境的液位檢測手段變得簡單和可靠安全。該液位計具有就地顯示的直讀式特性，有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。該液位計可直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。

二、工作原理：
  夾套磁翻板液位計在桶槽外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝著與浮球磁性相反之磁鐵，所以當浮球上升時會(huì )吸引磁性色片翻動，磁性色片顏色會(huì )由白色翻為紅色（或銀色翻為金色），以指示實際液面高度。

三、特點及適用場所：
1 、適用于高溫、高壓力、強酸、強堿及防爆要求、結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易。
2、加裝液位傳送器及磁性開關，不須停機可隨時安裝或調整。
3、若電源中斷，現場磁性開關亦不受影響，準確性高。
4、每10公分加一不同顏色的色片，使液位容易辨識。
5、舍用于染整設備、廢水處理、發電廠、化工設備，熱煤油鍋爐和石化工業等

四、技術指標：
測量范圍:0~300mm----6000mm
測量精度:±10mm(翻柱直徑10mm)
工作壓力:-0.1MPa~6.3MPa
工作溫度:-30~200℃
介質密度:≥0.35g/cm³
介質粘度:≤0.02Pa.S(正常工作溫度下)
介質密度差: ≥0.15g/cm³
連接法蘭標準:HG20592~20635-97。
若用戶采用其他標準(如GB、JB、JIS、ANSI等)請在訂貨時注明
連接法蘭規格：DN20，25；
 PN1.0、1.6、2.5、4.0、6.3、10.0
接液材質：不銹鋼304(316L可選)
注：本結構的液位計外加冷保溫層后，介質溫度允許達到-45℃

五、特點：
  液、氣相顯示清晰、無盲區、密封性能好、耐高溫、高壓、防粘稠、重量輕、壽命長、無泄漏、結構簡單、沖洗、維護方便。雙色石英玻璃管液位計可分為側裝式和頂裝式，頂裝式是以浮球為測量元件，通過連桿將液位變化傳給玻璃內的指示器上，可用于地下儲罐及槽的液位測量。用于界位測量的玻璃管液位計是以玻璃管內的浮標為測量元件，用以指示液位或界位。

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品【夾套磁翻板液位計】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
