一、簡介：

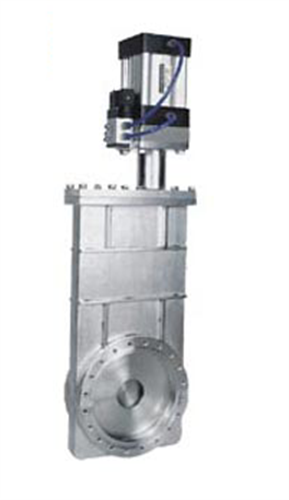

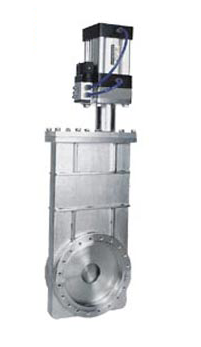

  動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。氣動真空插板閥以壓縮空氣為動力，氣缸活塞桿推動鋼球架運動，撐開閥板關閉，靠彈簧力收攏閥板打開后，再退出的真空閥門。

二、零部件材料：
閥體、閥板：不銹鋼
密封件：氟橡膠、波紋管(軸封)、

三、主要性能：
氣動真空插板閥的漏率：1.3×10-10Pa.M3/S；
使用壓力范圍： 1.3×10-7Pa～105Pa；
介質：空氣；
工作溫度： -30℃～+150℃；
安裝位置：任意；
開關信號：電信號、機械信號；
啟閉時間：≤3秒；
閥板啟閉兩側壓力差：1000Pa～2000Pa。
氣源壓力：0.4～0.6kg/cm2

四、特點：
結構緊湊、體積小、薄、輕；通導能力大；
能通過氣體、液體、固體、下料和取樣等；
閥體成型采用新工藝，強度高，變形??；
配用直線氣缸，裝有磁性開關，有指示燈顯示開關位置；
鋼球架小車裝有調節螺桿，速度快慢不會(huì )憋死；

五、結構圖：

六、外形尺寸：

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品【氣動超高真空插板閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
