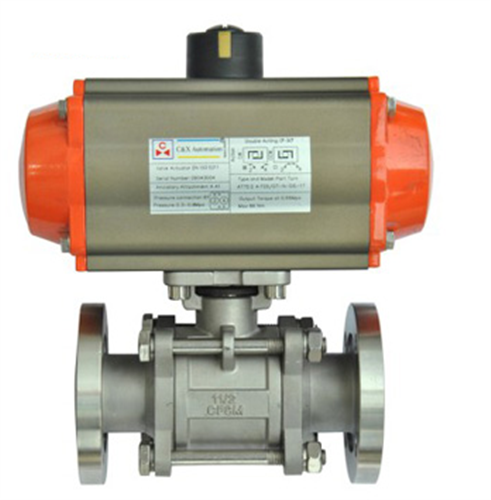

一、簡介: 氣動真空球閥分為三種不同的連接形式,按照GB6070標準的活套法蘭連接、按照GB4982標準的快卸法蘭連接和螺紋式連接適用真空范圍:0.6×106~1.3×10-4pa。用于真空系統中接通或切斷管路的介質流。該閥為直通式手動球閥,靠球面密封,因而既能用在真空狀態下,也能在低壓狀態下使用,并可任意位置安裝。適用的工作介質為帶酸、堿性的氣體或液體。氣動真空球閥是通過電磁換向閥改變氣路方向,控制執行氣缸來驅動球閥,達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域??蛇x配反饋信號裝置及電氣閥門定位器。
二、特點: 1、對于不同的目的和工況,可方便選用不同的材料予以解決。 2、可在高真空狀態下使用,也可在低壓的系統下使用,達到正負壓同用的優點。 3、不僅結構簡單、密封性好、而且安裝尺寸小,驅動力矩小,操作簡單,易實現快速啟閉。 4、可靠的唇形彈性閥座的設計克服了傳統閥座沒有彈性補償力、開關力矩大、容易抱死球體的缺陷。
三、結構圖:
四、外形及連接尺寸:
型號
DN
G
H
E
L
GUQ-10(G)
10
3/8"
52
105
68
GUQ-16(G)
16
1/2"
64
130
72
GUQ-20(G)
20
3/4"
67
82
GUQ-25(G)
25
1"
83
165
90
GUQ-32(G)
32
1-1/4"
89
112
GUQ-40(G)
40
1-1/2"
100
190
120
GUQ-50(G)
50
2"
125
145
GUQ-63(G)
63
2-1/2"
150
250
185
GUQ-80(G)
80
3"
161
210
GUQ-100(G)
4"
180
280
268
活套法蘭連接(GB6070)
D
Do
n-φc
GUQ-10(F)
55
84
4-φ6.6
GUQ-16(F)
60
45
GUQ-25(F)
70
114
GUQ-32(F)
140
4-φ9
GUQ-40(F)
160
GUQ-50(F)
110
170
GUQ-63(F)
195
GUQ-80(F)
220
8-φ9
GUQ-100(F)
快卸法蘭連接(GB498)
D1
GUQ-10(KF)
12.2
30
GUQ-16(KF)
17.2
GUQ-25(KF)
26.2
GUQ-32(KF)
34.2
GUQ-40(KF)
41.2
GUQ-50(KF)
52.2
75
17
,
五、適用介質:
適用的工作介質為帶酸、堿性的氣體或液體。 適用的介質溫度:標準密封件-25~+120度 耐高溫密封件-25~+230度
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【氣動真空球閥)】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
