一、簡介：

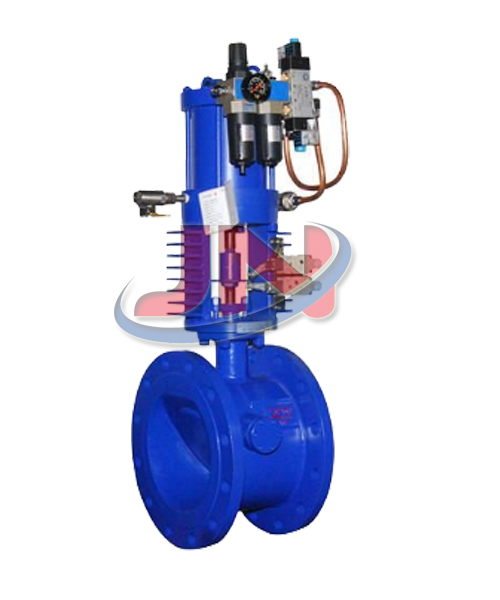

  快速關閉抽汽止回閥又名快關逆止閥或快關閥，閥瓣采用大角度斜置，縮短啟閉行程，并有氣（液）壓助關，實現快速關閉。大偏心金屬密封結構，加上閥瓣受氣（液）壓助關推力，達到截止、止回的目的。三維偏心密封結構，開啟密封即分離，關閉接觸即密封。主要用于緊急止回和電廠汽輪機管路系統，在汽輪機突然失壓的情況下，能在0.5～1秒以?xún)汝P(guān)閉，防止管路系統蒸汽和冷凝水倒流導致汽輪機損壞。

二、工作原理：
1、正常狀態：
電磁鐵得電，高壓油經三位四通閥進入液壓鎖內，同時打開二只液控單向閥進入抽汽快關門的動作油缸的有桿腔，使快關門打開，動作油缸的無桿腔通過已打開的液控單向閥經三位四通閥回油。電磁鐵失電（延時繼電器控制）液壓鎖自動關閉，保持油缸內的壓力。
2、事故狀態：
事故電信號使電磁鐵得電，三位四通閥動作，動作油缸的有桿腔切換到回油，同時動作油缸的無桿腔進高壓油，使快關門動作。電磁鐵失電（延時繼電器控制）液壓鎖自動關閉，保持油缸內的壓力，電磁鐵斷電后，電路自鎖，手動復位（手動、自動可切換）。

三、零部件材料：

編號 名稱 材料 編號 名稱 材料
1 油缸 組合件 10 連接軸 1Cr18Ni9Ti
2 液壓組件 組合件 11 閥體 焊接件
3 支架 WCB 12 閥瓣封圈 1Cr18Ni9Ti
4 活塞桿 1Cr18Ni9Ti 13 閥瓣 WCB
5 連接件 1Cr18Ni9Ti 14 閥桿 1Cr18Ni9Ti
6 定位套 WCB 15 擺臂軸（1） 1Cr18Ni9Ti
7 壓子 25# 16 擺臂 WCB
8 密封材料 石墨 17 擺臂軸（2） 1Cr18Ni9Ti
9 導套 鋁青銅 18 悶蓋 25#

四、可能發生的故障原因排除方法：
1．閥瓣密封面夾有雜物
2．閥瓣關閉不到位
3．密封面刮傷
1．消除雜質，清洗閥門內腔
2．調整連接件（圖1中的5）
3．研磨密封面。
閥門兩端面泄露 1．兩側密封墊片失效。
2．管法蘭壓緊力不均或未壓緊 1．更換密封墊片。
2．壓緊法蘭螺栓（均勻用力）
閥門不開閉 1．控制線路不通
2．電壓不足電磁閥不動作
3．電磁閥線圈燒壞 1．檢查控制線路
2．提高電壓到額定電壓
3．更換線圈
