一、簡介: 為了提高發電廠的經濟性,汽輪機都設有回熱系統.即裝有高低壓加熱器,為保證加熱器有水位運行,防止加熱器無水位運行時,汽輪機上一級抽汽竄入下一級抽汽而降低汽輪機效率和設備的安全性,在加熱器的疏水系統中都設有疏水調節閥,它根據加熱器的水位信號,自動開關疏水調節閥門開度,使加熱器水位始終保持在一定范圍之內。疏水調節閥工作條件很差,很多狀況下在兩相流體下工作(即汽水混合狀態),而且又是屬于節流狀態下運行,汽蝕相當嚴重,汽蝕到一定程度就起不到疏水調節閥的作用,在這種狀況下.加熱器就不能保證有水位運行,這樣就降低了汽輪機運行的經濟性。由此可見,選擇汽蝕小,噪聲低,結構簡單,性能可靠的疏水調節閥就特別重要。針對上述工況要求,我廠研究設計制造了新型疏水調節閥,它是在原疏水調節閥的基礎上,并吸取國外經驗,在結構上,材料上都進行了改革,使該閥具有良好的工作性能。由于采用合理的閥芯和閥座接觸面角度,所以該閥在關閉狀態下沒有泄漏現象;制造均流罩和閥芯的材料采用了優質不銹鋼材料,即使在兩相流動和節流狀態下運行,汽蝕速度也是相當緩慢,這樣就延長了閥門的使用壽命,噪聲也很小。閥門設計均采用裝拆簡便的結構,當內部零件損壞,只要拆下閥蓋螺帽,即可依次取出各個零件,隨意調換任何零件,檢修非常方便。

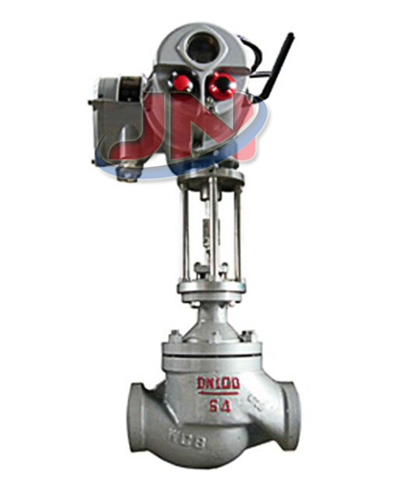

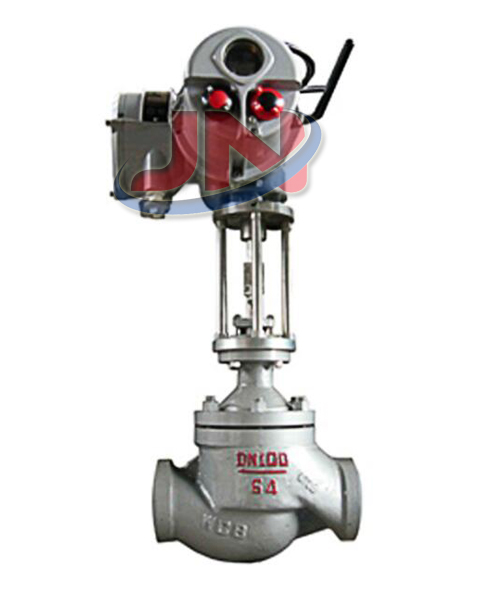

二、工作原理 T968Y系列加熱水位疏水調節閥是由電動執行機構和疏水調節閥兩部分組成。電動調節閥輸入是調節器送來的直流電信號,經伺服放大器放大后來驅動執行機構,產生軸向推力,帶動調節閥動作,從而引起介質流量的變化,來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較,使調節閥始終保持在一個輸入信號相對應的位置上,完成伺服調節任務。
三、主要零件材料: 閥體、閥蓋:HT200、ZG230—450、ZG1Cr18Ni9Ti 閥芯、閥座:1Cr18Ni9Ti、司鈦萊合金堆焊 閥桿、推桿:2Cr13、1Cr18Ni9Ti 襯 套:2r13 填 料:聚四氟乙烯、柔性石墨、不銹鋼波紋
四、主要技術參數: 電動執行機構主要技術參數 輸出推力:44~550KN (輸出調節推力:5.71~47.05KN) (輸出額定關閉 推力:8.4~63.15KN) 位置控制基本誤差:(設定行程時間≥25秒)±1% 重復性誤差:(設定行程時間≥25 秒)≤1% 死 區:0.1%~9.9%可調 輸出額定負載止下啟動頻率:1200次/小時 輸入信號:4~ 20mA/100Ω,2~10mA/100Ω,DC24V開關量。供電電源:380±10%VAC,50Hz 相對溫度:≤95% 環境溫度:- 30℃~+70℃ 防爆等級:ExdⅡBT4 防擴等級:IP68 輸入輸出通道均采用光電隔離
五、主要技術參數:
主要技術參數:
公稱通徑DN(mm) ?。ㄩy芯直徑dn)
20
25
32
40
50
65
80
100
125
150
200
250
300
(10)
(12)
(15)
(20)
額定流量 系數Kv
直線
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百分比
1.6
2.5
4.0
6.3
10
16
63
160
400
630
1000
1600
額定行程L(mm)
60
固有流量特性
直線、等百分比
固有可調比R
50:1
允許泄漏量
硬閥座:Ⅳ級、軟閥座:Ⅵ級
公稱壓力PN(MPa)
1.6、4.0、6.4
工作溫度 t(℃)
常溫型
-20~200、-40~250、-60~250
散熱型
-40~450、-60~450
高溫型
450~560
低溫型
-60~-100、-100~-200、-200~-250
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【智能型電動調節閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
