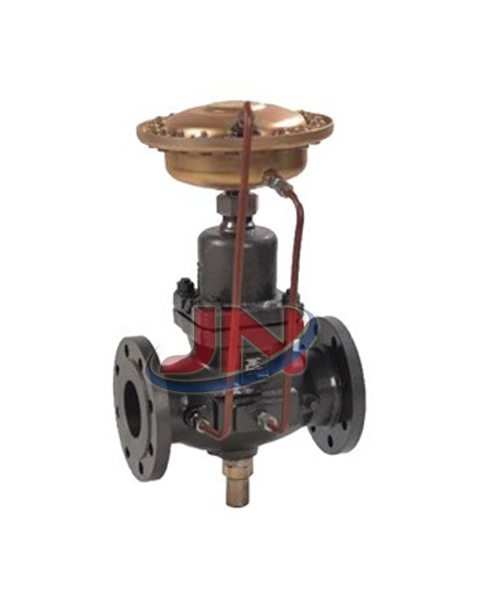

一、簡介: V130硬密封自力式流量調節是一種無需外加驅動能源,依靠被調介質自身的壓力為動力源及其介質壓力支化,按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥,自成一個獨立的儀表控側系統該產品由低流阻單座(套筒)閥體、壓力平衡件、指揮器及執行機構組成。
二、執行標準: 設計規范:GB/T 17213.1 結構長度:GB/T 12221 試驗與檢驗:ASME B16.104 法蘭連接:JB/T79、GB9112~9131、HG20592、SH3406、ANSI B16.5 產品標識:GB/T 12220 供貨規范:JB/T 7928
三、產品特點: 1、無需外加驅動能源的節能型自控系統.設備費用低; 2、結構簡單.維護工作量??; 3、設定點可調且范圍寬.便于用戶在設定范圍內連續調整流量; 4、指揮操作型較直接作用型動態響應快。精度高,可調比大; 5、閥內采用壓力平衡機構,使調節閥反應靈敏、控制精確、允許壓差大。
四、工作原理: 一定流量的介質經過限流器時引起壓差,壓差通過脈沖管作用在控制膜片上。通過內置的控制彈簧限制壓差(限流器壓差)和流量。被控介質輸入閥以后,閥前壓力P1通過控制管線輸入下膜室,經節流閥節流后的壓力Ps輸入上膜室,P1于Ps的壓差即△Ps=P1-Ps稱為有效壓力。P1作用在膜片上產生的推力與Ps作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置,從而確定了流經閥的流量。當流經閥的流量增加時,即△Ps增加,結果P1、Ps分別作用在上、下膜室,使閥芯向閥座方向移動,從而改變了閥芯與閥座之間的流通面積,使Ps增加,增加后的Ps作用在膜片上的推力加上彈簧反力與P1作用在膜片上的推力在新的位置產生平衡達到控制流量的目的;反正,同理。
五、性能指標:
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【硬密封自力式流量調節】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
