一、簡介:

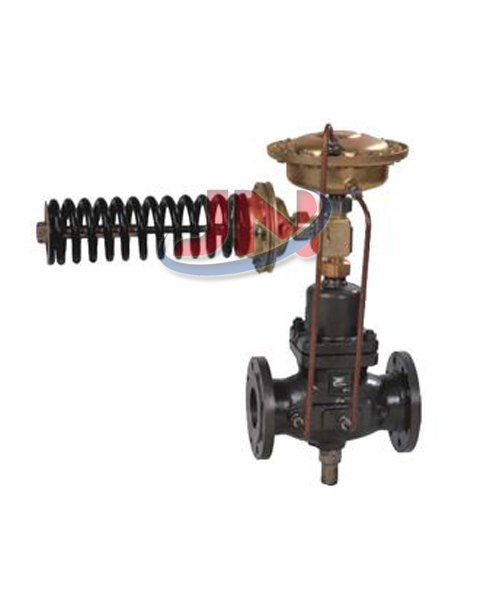

自力式壓力差壓組合閥主要應用于工藝過程控制中的壓力和差壓調節,可用于最高300℃的非腐蝕性的液體、氣體和蒸汽等介質,按優先動作原理工作,不能同時控制兩個參數。
二、主要技術參數:
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
額定流量系數 Kvs
4
6.3
8
16
160
280
噪音衡量系數 Z值
0.6
0.55
0.5
0.45
0.4
0.35
0.3
公稱壓力(MPa)
1.6;4.0
最高工作溫度(℃)
液體≤140;氣體≤80
硬密封
配隔離罐≤200
配隔離罐加長件≤300
配隔離罐和散熱片≤300
壓力平衡元件
波紋管
滾動膜片
法蘭標準
ANSI JIS DIN GB JB(特殊可按用戶提供)
閥體材質
鑄鐵;鑄鋼;鑄不銹鋼
閥芯材質
不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力
公稱壓力(注意△Pmx及工作壓力與工作溫度的關系)
三、執行器主要技術參數:
有效面積(cm2)
32※
80※
250
630
壓力設定范圍(MPa)
0.8~1.6
0.1~0.6
0.015~0.15
0.005~0.035
0.3~1.2
0.05~0.3
0.01~0.07
允許上下膜室之間最大壓差(MPa)
3.0
0.25
0.15
材質
膜蓋:鋼板鍍鋅; 膜片:EPDM或FKM夾纖維
控制管線、接頭
銅管或鋼管10×1;卡套式接頭R1/4″
四、性能指標:
控制精度
±8%
允許泄漏量
(在規定試驗條件下)
4×10-4閥額定容量
軟密封
DN15~50
DN65~125
DN150
10氣泡/min
20氣泡/min
40氣泡/min
五、允許壓差:
最大允許壓差
△P(MPa)
PN16
1.6
1.5
1.2
PN40
2.0
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【自力式壓力差壓組合閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
