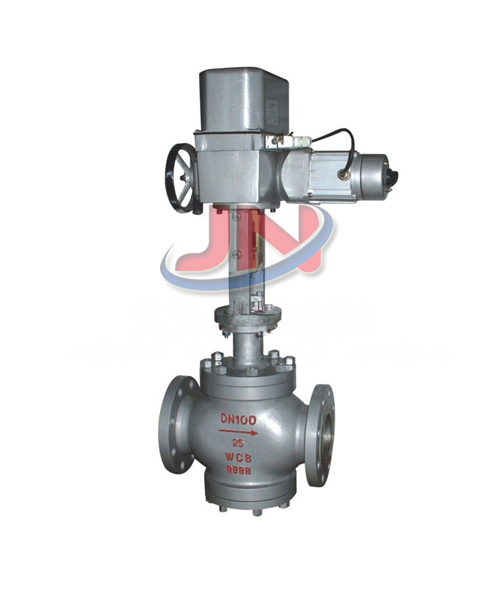

一、簡介: 電動雙座調節閥由DKZ型直程電動執行機構和直通低流阻雙座閥組成,雙座雙導向式結構,閥芯在位移過程中穩定可靠,閥體內有兩個閥座和兩個柱塞形閥芯,流體介質通過上下閥芯閥座流出,具有流量大,允許壓差大,不平衡力小,是一種平衡式結構雙座閥,適用于不是很清潔的介質和泄漏量要求不嚴格的場合。 電動調節閥以單相交流220V電源為動力,接受統一的標準電信號0-10mADC或4-20mADC,自動的控制閥門開度,達到對工作流量、壓力、溫度、液位等參數的自動控制,是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
二、特點: 閥體按流體力學原理設計的等截面低流阻流道,額定流量系數增大30%。 可調節范圍大,固有可調比為50,流量特性有直線和等百分比。 電動雙座調節閥不平衡力小,閥穩定性好,使用壓差大。 調節切斷型采用軟密封結構閥芯,達Ⅵ級泄漏標準(零泄漏)。 伺服放大器采用深度動態負反饋,可提高自動調節精度。 電動操作器有多種形式,可適用于4~20mA.DC或0~10mA.DC。 電子型電動調節閥可直接由電流信號控制閥門開度,無需伺服放大器。
三、材質: 閥體、閥蓋:HT200、ZG230-450 ZG1Cr18Ni9Ti 閥芯、閥桿:1Cr18Ni9Ti、司鈦萊合金堆焊增強聚四氟乙烯 填料:聚四氟乙烯、柔性石墨 襯套:2Cr13 墊片:橡膠石棉板、1Cr18Ni9Ti石棉纏繞墊片 波紋管:1Cr18Ni9Ti
四、尺寸:
公稱通徑DN(mm)
25
32
40
50
65
80
100
125
150
200
額定流
量系數
Kv
直線
12.1
10.4
30.3
48.3
75.9
121
193.6
302.5
484
759
等百
分比
11
17.6
27.5
44
69.3
110
176
275
440
693
額定行程
16
60
公稱壓力(MPa)
1.01.64.06.4
固有流量特性
直線、等百分比
固有可調比
允許泄漏量
硬密封:II、IV級軟密封:VI級
工作溫度t(℃)
-250~-60-20~200-40~250-40~450-60~450
信號范圍(mA.DC)
0~104~20
作用方式
電關式電開式
使用環境溫度(℃)
電動調節閥:-20~70伺服放大器:0~50
使用環境濕度
電動調節閥:≤95%伺服放大器:≤85%
電源電壓
220V . AC 50HZ380V . AC 50HZ
五、性能參數:
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【電動雙座調節閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
