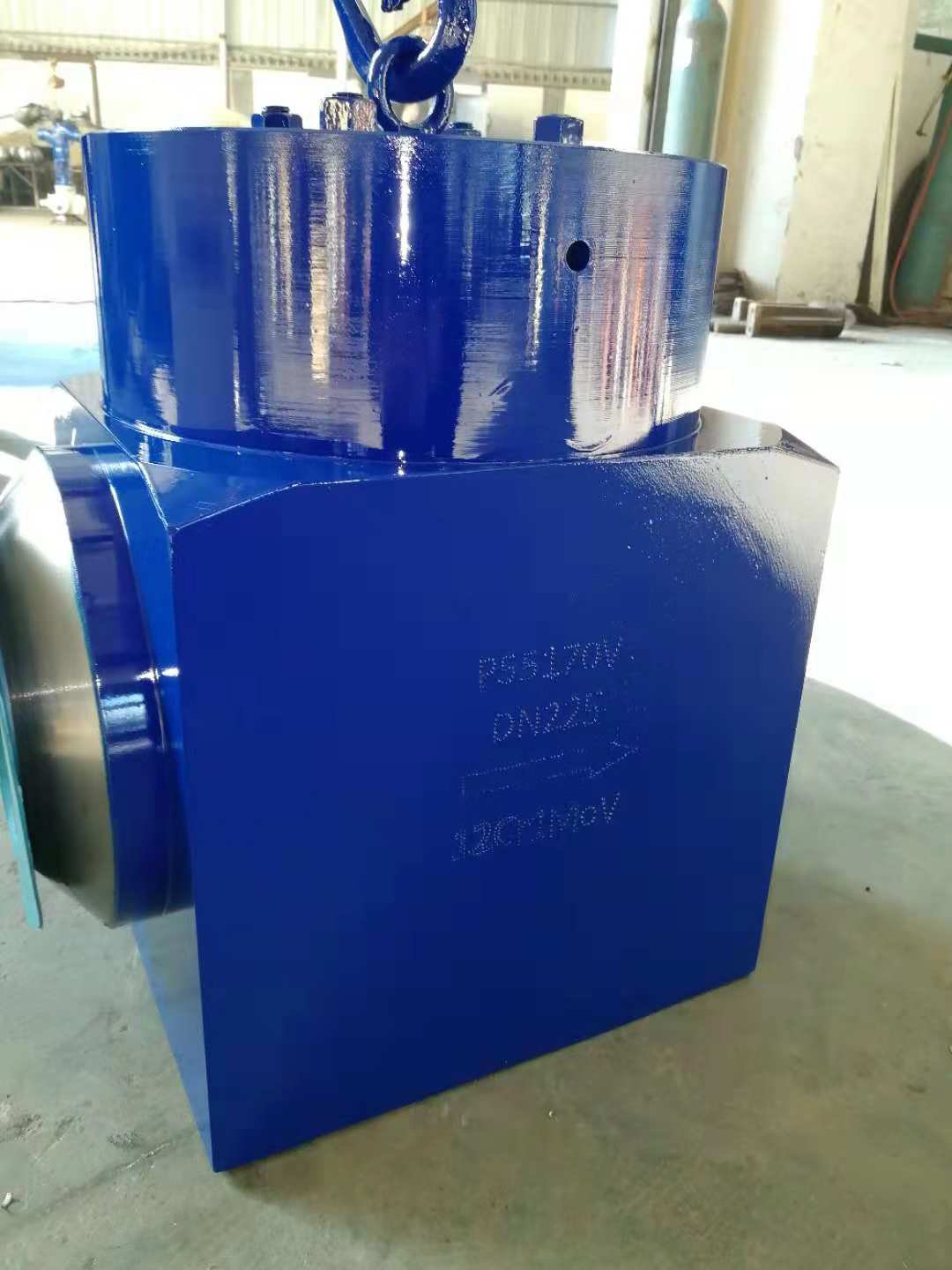

一、水壓實驗堵閥結構特征 1、閥門中腔采用壓力自緊式密封結構,兩端支管為焊接連接。 2、水壓試驗時裝入堵板、水壓試驗后取出堵板可多次進行水壓試驗。 3、堵板密封面是靠調節支撐板上端螺釘達到密封目的。 4、閥瓣密封面采用平面O型密封圈,閥座密封面采用不銹鋼堆焊而成。 5、科科閥門的水壓試驗堵閥出廠狀態為水壓試驗狀態。
二、水壓實驗堵閥注意事項: 1、閥體密封面若是有損傷,可以修復,但必須重新進行水壓密封試驗,必須需要試驗合格才能再次使用。 2、水壓試驗時密封泄露需要檢查安裝方向是否正確。 3、閥門需要防腐蝕,可以放置在室內或者干燥的地方
三、拆卸的方法與步驟: ⑴裝上拆卸板8,并固定在閥體上,使支承板9無軸上移動; (注:DN500以上有拆卸板) ⑵松開支承板雙頭螺柱上的螺母,裝上球面緊定螺釘7,推動閥蓋10向下移動,使四開環6無預緊力; ⑶拆掉拆卸板并取出支承板; ⑷通過閥體上的小孔將四開環推出并取出; ⑸閥蓋擰入吊環螺釘,輕輕吊出閥蓋、密封圈、墊環等組件,注意保護好密封圈; ⑹松開支板上方的緊定螺釘,輕輕吊出堵板、支板、支撐芯等組件。 9.在機組投運并停運以后,重新起動以前,必須再次擰緊裝在支承板9上雙頭螺栓上的螺母,保證閥門的絕對密封。
四、結構特點: 1. 閥門采用對焊連接,直通道無縮徑,單面平面密封,閥體密封面堆奧氏體不銹鋼,堵板上裝有O形橡膠密封圈。 2. 中腔采用壓力自緊密封結構,水壓試驗或運行時,均能借介質壓力壓緊密封圈達到可靠密封,并且壓力越高,密封越可靠。 3. 閥體采用優質鑄鋼件,兩端加工成U型坡口與配管直接對焊,兩種材料化學成份及性能相近,焊接性能優良,無需焊中間過渡段;四開環采用38CrMoAlA抗蝕氮化,保證其熱強性,并耐磨、耐蝕、防劃傷,拆裝方便;中腔自密封墊圈、采用高溫汽用波紋石棉墊圈,內部編織18-8絲增強,以保證密封,延長使用壽命;密封面堆焊1Cr18Ni9Ti,防銹、抗沖蝕,多次試驗仍能保證密封。 4. 本閥出廠時堵板或導流套均未裝入。堵板、導流套作為附件另外裝箱隨閥一起發往目的地。
五、性能參數:
訂貨須知: 1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【水壓實驗堵閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
