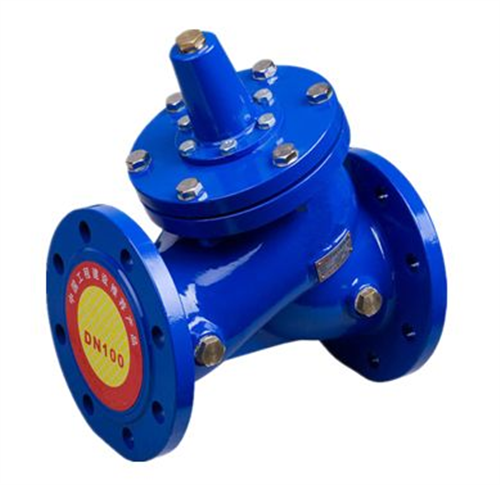

一、Y型快閉止回閥產品介紹: Y型快閉止回閥用于水泵出口處,在水泵停止時,起快速止回,防止水錘產生的作用。產品主要零部件采用不銹鋼、球鐵。密封圈全部采用進口橡膠原料,根據溫度選用不同材料;且閥門主體內外腔經過環氧樹脂噴涂處理。耐磨損、防腐蝕、不易銹蝕,不會(huì )造成污染物生成,無放射性,不會(huì )影響和危害環境及破壞生態平衡。
二、Y型快閉止回閥主要技術性能: 1. Y型快閉式止回閥主閥體采用Y型膜片式結構,密封副為非金屬密封;閥門一般要求水平安裝,與管道的連接形式為法蘭連接,法蘭連接尺寸按國家標準GB/T17241.6執行。 2. Y型快閉式止回閥由閥體、閥蓋、中心軸、銅套、閥座、閥瓣等主要零件組成,通過控制閥瓣的上下運動來實現閥門的啟閉。 3. Y型快閉式止回閥具有水力自動控制特點,能與水泵聯鎖,在水泵停止時,起快速止回,防止水錘產生的作用。 4. Y型快閉式止回閥密封效果良好,保證閥門泄漏量為零泄漏。 5. Y型快閉式止回閥閥體采用Y形流線型結構,結構合理。 6. Y型快閉式止回閥可實現在線維修。 7. 鑄件采用先進的鑄造工藝鑄造,應有良好的表面涂漆,涂漆方式采用烤漆,涂漆顏色由買方確定。
三、Y型快閉止回閥應用范圍: 1、適用于清水、原水(含泥砂)、污水、海水、油品等系統。 2、工作壓力(MPa):PN1.0、1.6。 3、使用溫度:﹣10℃~130℃。 4、通徑:DN50~DN1000mm。 5、酸堿度:強酸、強堿濃溶液除外均可用(PH值在5-10之間)。 6、Y型快閉止回閥主要零部件采用不銹鋼、球鐵。密封圈全部采用進口橡膠原料,根據溫度選用不同材料;且閥門主體內外腔經過環氧樹脂噴涂處理。耐磨損、防腐蝕、不易銹蝕,不會(huì )造成污染物生成,無放射性,不會(huì )影響和危害環境及破壞生態平衡。
四、Y型快閉止回閥控制過程: 1、緩開過程:設定多功能止回閥開啟壓力為P(P一般小于水泵正常運行的出口壓力),調整彈簧,使X彈力等于P.當水泵剛開啟,出口壓力低于P時,下塞頭關閉,雖然上塞頭開啟后,但由于小止回閥的單向作用,主閥上腔水不能排出,主閥不能開啟.當水泵出口壓力上升到等于大于P時,導閥膜片向上運動,帶動上,下塞頭向上,塞頭關閉,塞頭開啟,主閥上腔水開始排出,主閥緩慢打開. 2、運行過程:當主閥上腔水全部排空后,主閥完全開啟.相運載于上腔與閥后相通的多功能止回閥,具有水損小,節能的特點. 3、緩閉過程:水泵停止運行,主閥分兩極關閉,先快速關閉90%,再緩慢關閉,從而清除了水錘.(注:1、控制導閥亦可用電磁取代.2、接在主閥體出口的控制管路同樣可接在其他水膜上,水源壓力不低于1Kg/cm2。
訂貨須知: 1、訂貨前請認真了解本產品—Y型快閉止回閥,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的錦能閥門專家為您審核把關。 3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號),電話。 4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與 訂購時的產品【Y型快閉止回閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
